TERRALAND TN Глибокорозпушувач

Домашня сторінка Oсновні види обробітку ґрунту Глибокорозпушувачі TERRALAND TN Глибокорозпушувач

ГЛИБОКОРОЗПУШУВАЧ ДЛЯ ЯКІСНОГО ГЛИБОКОГО ОБРОБІТКУ

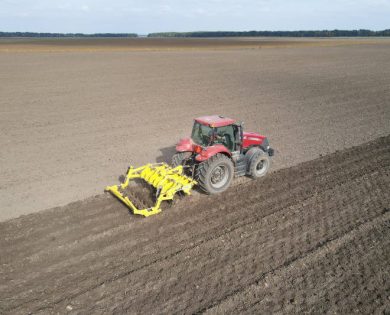

Навісний глибокорозпушувач TERRALAND TN – це агрегат для глибокого обробітку ґрунту на глибину до 65 сантиметрів. Глибокорозпушувач виконує основний обробіток ґрунту і, в порівнянні з плугом, працює глибше, швидше і з меншими вимогами до потужності трактора. TERRALAND TN поставляється з двома варіантами ширини захвату – 2,5; 3 та 4 метри. Технічні особливості TERRALAND TN забезпечують якісне глибоке розпушення і закладення великої кількості добрив.

55-65 см

2,5-4 м

70-350 к.с.

Ключові особливості

Глибокорозпушувач TERRALAND TN призначений для основного обробітку ґрунту з можливістю заміни стійок та котків для обробітку ґрунту без активного перемішування.

TERRALAND TN

Огляд модельних рядів TN_S, TN_M і TN_D.

TERRALAND TN_S
TERRALAND TN_M
TERRALAND TN_D

Модель TERRALAND TN_S є базовою версією в лінійці глибокорозпушувачів BEDNAR. Дана модель має робочу ширини 2,5 м і може бути оснащена п’ятьма робочими стійками з відстаню 47,5 см між стійками або сімома робочими органами з відстаню 31,5 см. В стандартній комплектації глибокорозпушувач оснащений механічним захистом робочих органів. Максимальна робоча глибина становить 45 см.

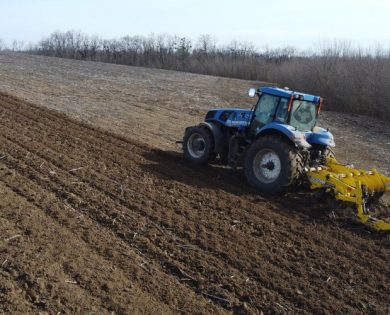

Серія TERRALAND TN_M включає моделі з робочою шириною 3 і 4 м, які виготовляються в жорсткій конструкції рами. Характерною особливістю цієї серії є максимальна робоча глибина 55 см. Робочі стійки мають механічний захист у вигляді зрізних болтів або гідравлічний захист.

TERRALAND TN_D представляє топову лінійку глибокорозпушувачів BEDNAR. Моделі «D» відрізняються максимальною робочою глибиною до 65 см. Агрегати доступні з робочою шириною 3 і 4 м в жорсткій конструкції рами, за винятком моделі TN 4000 HD9, яка має складану раму для транспортування. Робочі стійки мають механічний захист у вигляді зрізних болтів або гідравлічний захист. (модель TN 4000 HD9 стандартно оснащена гідравлічним захистом).

Новий TERRALAND TN 4000 HD9

Робоча ширина 4 м, транспортна ширина 3 м.

Навісний глибокорозпушувач TERRALAND TN 4000HD9 оснащений 9 робочими стійками з відстанню 45 см. Окремі робочі органи оснащені гідравлічним захистом від перевантаження. Модель TERRALAND TN 4000 HD9 має транспортну ширину 3 м, що забезпечує безпроблемне транспортування по дорогах. Глибокорозпушувач TN 4000 HD9 також може бути оснащений заднім V-RING котком.

ОДНА РАМА, ДВА ВАРІАНТИ ОБЛАДНАННЯ

TERRALAND TN - глибокорозпушувач і універсальний ґрунтообробний агрегат.

Глибоке розпушування
Обробіток грунту без активного перемішування

Глибокорозпушувач TERRALAND TN в поєднанні зі стійками Active-Mix та шпоровими котками підходить для глибокого розпушування. Спеціальна форма стійок забезпечує легке проникнення у грунт та відмінний ефект розпушування і перемішування. За один прохід грунтовий профіль розпушується на заданій глибині, а верхній шар інтенсивно перемішується та вирівнюється.

Рама TERRALAND TN може бути оснащена спеціальними стійками Zero-Mix з негативним кутом та важким сталевим котком Cutpack для обробітку грунту без активного перемішування. Ця операція підходить для руйнування затверділих шарів грунту, аерації грунтового профілю і створення належного грунтового середовища.

ЗМОНТОВАНІ СЕКЦІЇ

Перевагою є довший строк експлуатації.

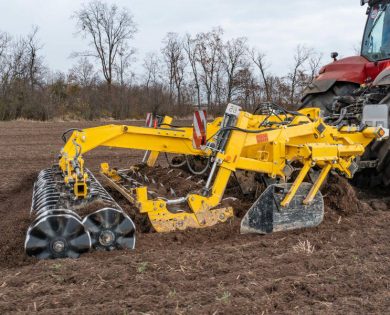

Окремі деталі глибокорозпушувача TERRALAND TN_PROFI зібрані, а не зварені. Зібрані деталі (стійки до каркасів, внутрішні рами до несучих балок) мають в рази більший термін служби, ніж тоді, коли ці деталі зварені між собою.

ГЛИБОКЕ РОЗПУШУВАННЯ ТА ПОДРІБНЕННЯ ҐРУНТУ

Дві операції за один прохід заощаджують час та гроші.

Глибокорозпушувач TERRALAND TN має два ряди лап, за якими слідують подвійні шпорові котки. Активні лапи забезпечують глибоке розпушування ґрунту, подвійні шпорові котки перекривають один одного і забезпечують відмінний ефект подрібнення. Перевага котків у тому, що їх можна відрегулювати під необхідні умови, наприклад, кам’янистий ґрунт.

AMEUBLISSEMENT EN PROFONDEUR ET AFFINAGE DU SOL

ШИРОКИЙ ВИБІР ДОЛІТ ТА КРИЛ

Модифікуйте агрегат відповідно до ваших умов.

Стійки Active-Mix можуть бути оснащені долотами шириною 70 мм для інтенсивного розпушування або шириною 40 мм для важких умов та глибокого обробітку. Крила стійок підривають нижній шар ґрунту, щоб запобігти утворенню грудок. Долота та крила також доступні в надзвичайно міцній версії LONG LIFE (40 мм, 55 мм та 70 мм). Чим глибше ви працюєте, тим вужчим має бути долото.

БОКОВІ ЗАСЛОНИ

Запобігайте утворенню гребенів між проходами.

Глибокорозпушувачі TERRALAND TN_M і TERRALAND TN_D можуть бути оснащені бічними заслонами, які утримують оброблений ґрунт в межах робочої ширини і запобігають утворенню гребенів між проходами. Бічні заслони доступні в механічно складаній версії або в більш зручній версії з гідравлічним складанням.

ЗАДНІ КОТКИ

Регулюються відповідно до поточних умов.

Важливою перевагою дворядних шиповидних котків є можливість регулювання їх осьової відстані відповідно до стану ґрунту. При роботі на вологому ґрунті або з великою кількістю пожнивних решток задній ряд котків можна змістити назад, що збільшує їх пропускну здатність і зменшує ризик забивання. Це рішення входить до стандартного оснащення глибокорозпушувачів.

ІНШЕ ДОДАТКОВЕ ОБЛАДНАННЯ

Налаштуйте агрегат відповідно до своїх потреб.

Додаткові бічні котки
Опорні колеса

Додаткові бічні котки ідеально вирівнюють нерівності, які можуть виникнути з боків агрегата між двома проходами. Бічні котки складаються механічно. Це цікава альтернатива бічним заслонам.

Опорні колеса підтримують задану робочу глибину і зменшують навантаження на триточкову навіску трактора.

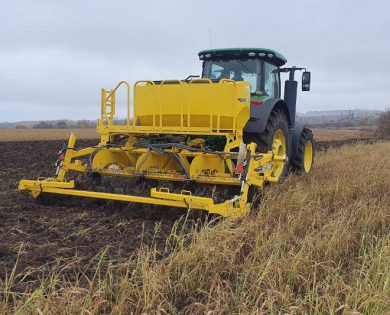

КОМБІНАЦІЯ З БУНКЕРАМИ ДЛЯ ДОБРИВ

Точне дозування добрив завдяки бункеру BEDNAR під надлишковим тиском, який підходить для внесення добрив у профіль ґрунту за один прохід.

COMBO SYSTEM CS
SEED BOX SB

Двокамерний бункер COMBO SYSTEM CS під тиском має загальний об’єм 5000 літрів. Конструкція бункера дозволяє вносити два типи добрив за один прохід або використовувати обидві камери для одного добрива.

SEED BOX SB — це нова лінійка передніх бункерів від компанії BEDNAR. Бункер доступний в однокамерному виконанні загальним об’ємом 1600 літрів. Добриво транспортується пневматичним способом з переднього бункера до розподільної головки, розташованої на глибокорозпушувачі.

НОВА МОДЕЛЬ ГЛИБОКОРОЗПУШУВАЧА

Створено на перевіреній основі.

Незважаючи на те, що це нова модель глибокорозпушувача, вся несуча рама TERRADUO DN і окремі елементи конструкції (стійки ACTIVE-MIX і ZERO-MIX) базуються на перевіреній часом моделі TERRALAND TN. Ця комбінація дозволила створити унікальний агрегат з цілим рядом агрономічних переваг, що базується на перевіреному фундаменті.

Детальніше про TERRADUO DN

ВАС ЗАЦІКАВИВ ДАНИЙ АГРЕГАТ? ЗАЛИШИЛИСЬ ПИТАННЯ?

Зв’яжіться з нами або з дилером у вашому регіоні для отримання персональної консультації.

Зв’яжіться з нами! Знайти дилера

Oпис агрегата

Короткий огляд основних робочих секцій навісного глибокорозпушувача.

TERRALAND TN Глибокорозпушувач

Погляньте на ваш майбутній агрегат.

Робоча секція доліт

Розташування доліт забезпечує відмінний ефект розпушування та перемішування пожнивних решток з ґрунтом на глибину до 65 сантиметрів. Доступні два типи стійок для глибокого розпушування або обробітку ґрунту.

Захист стійок

Кожна стійка має індивідуальний гідравлічний або механічний захист за допомогою зрізного болта.

Бокові заслони

Захищають оброблений ґрунт по всій ширині захвату без ризику утворення бокових гребенів.

Додаткові бокові котки

Додаткові бічні котки з шипами ідеально вирівнюють будь-які можливі виступи, що утворюються з боків агрегату.

Задні шиповидні котки

Задні подвійні котки діаметром 245 мм з перекриттям забезпечують відмінний ефект самоочищення.

НАШІ ІННОВАЦІЙНІ ТЕХНОЛОГІЇ

ВНЕСЕННЯ ДОБРИВ І ГЛИБОКЕ РИХЛЕННЯ ЗА ОДИН ПРОХІД

Одним із ефективних способів підтримувати достатньо збалансований запас поживних речовин у ґрунті не лише на горизонті верхнього шару, а й у глибших шарах ґрунтового профілю, є профільна система підживлення. Цей інноваційний спосіб внесення добрив у поєднанні з глибоким рихленням ґрунту підходить не тільки для того, щоб доповнити дефіцитні поживні речовини до збалансованого рівня забезпечення, але і для покращення доступності поживних речовин для рослин, а також позитивно впливає на розвиток кореневої системи.

LONG-LIFE ДОЛОТА І БОКОВІ НОЖІ

Долото має наконечник і поверхню стирання, що покрита загартованими карбідними пластинами. Бокові ножі мають передню частину також виконану з карбідних пластин, які мінімізують знос по ширині, постійно підтримують форму і, відповідно, функціональність. Конструкція LONG LIFE забезпечує в 10 разів більший строк експлуатації, ніж стандартна конструкція. Вона гарантує постійну робочу глибину та якість роботи, а також забезпечує менші витрати і економію часу за рахунок заміни робочих деталей.

РАМА З НАДМІЦНОЇ КОНСТРУКЦІЙНОЇ СТАЛІ

Високу міцність і довговічність рами глибокорозпушувача TERRALAND забезпечує надміцна сталь Alform, завдяки якій глибокорозпушувач може обробляти ґрунт на максимальній робочій глибині.

Григорій Войтенко, власник ФГ «Ятрань», Кіровоградська обл

ЩО КАЖУТЬ ФЕРМЕРИ?

«Досвід моїх колег, фермерів-сусідів, показує, що саме глибоке рихлення під сою дає змогу отримати найкращі результати. Адже, окрім накопичення вологи у міжсезоння, ми створюємо кращі умови для росту та розвитку доволі «лінивої» кореневої системи сої. Глибина обробітку під сою становить 30–32 см, цього більш ніж достатньо. Але ще хочу акцентувати увагу, що використання TERRALAND на полях, де згодом буде висіяно сою, дає змогу отримати вирівняне з осені поле. Із плугом досягти цього не просто, адже навіть імпортні агрегати створюють свого роду гребенистість на полях під час зяблевого обробітку. Відповідно навесні ми змушені заглиблювати передпосівні агрегати для того, аби додатково вирівняти поле. А це пряма втрата вологи, адже зрихлений навесні ґрунт — це сухий ґрунт. Із використанням TERRALAND все набагато простіше, адже лише один прохід полем дає змогу отримати абсолютно рівне поле в зиму, з мінімальними витратами «освіжити» його навесні, і провести якісну сівбу на абсолютно рівному полі, чого так вимагає соя.
При цьому глибина обробітку більша, ніж за роботи з плугом, а витрата палива менша.

На ринку дуже багато подібних за конструкцією та виконанням машин, але BEDNAR має доволі суттєву перевагу порівняно із іншими — це співвідношення ціна–якість агрегату. Їхній глибокорозпушувач — оптимальний варіант за цим параметром. Ми обирали серед багатьох машин, але наразі BEDNAR TERRALAND — це найкраще на ринку рішення за доступні кошти, із широким набором опцій. Крім того, представники заводу в Україні та спеціалісти дилера “заточені” на співпрацю з аграріями і чують нас.»

Григорій Войтенко,
власник ФГ «Ятрань», Кіровоградська обл.

Oпційне обладнання

Ми знаємо, що кожна людина має різні вимоги до додаткового обладнання техніки та відповідні очікування. Тому ви можете конфігурувати власний глибокорозпушувач TERRALAND TN, який точно відповідатиме вашим потребам.

Тип захисту

Гідравлічний захист

Комфортний гідравлічний захист NON-STOP для вимогливих кам’янистих та надзвичайно тяжких ґрунтів. Захисна сила кожної стійки складає від 1000 кг до 1500 кг.

Механічний захист

Механічний захист розривним болтом. Гарно підходить для ґрунтів без гірських порід.

Інше

Додаткові бічні пластини з гідравлічним управлінням

Вони підтримують оброблений ґрунт уздовж робочої ширини без ризику утворення бічних гребнів. Бічні екрани пропонують зручне складання в робоче положення з кабіни трактора за допомогою гідравліки.

Udržují zpracovanou půdu v pracovním záběru stroje bez rizika tvorby bočních hrůbků. Boční clony nabízí komfortní sklopení do pracovní polohy z pohodlí kabiny traktoru pomocí hydrauliky.Udržují zpracovanou půdu v pracovním záběru stroje bez rizika tvorby bočních hrůbků. Boční clony nabízí komfortní sklopení do pracovní polohy z pohodlí kabiny traktoru pomocí hydrauliky.

Опорні колеса

Опорні колеса забезпечують дотримання заданої робочої глибини і полегшують навантаження на трактор.

Додаткові бічні пластини з механічним управлінням

Вони підтримують оброблений ґрунт уздовж робочої ширини без ризику утворення бічних гребнів. Агрегат автоматично складається в робоче положення.

Додаткові бокові котки

Додаткові бокові кольчасті котки ідеально вирівнюють будь-які потенційні гребені, які можуть утворюватись на стиках між проходами агрегату.

Чизельна секція

ACTIVE-MIX стійка

Призначена для інтенсивного глибокого розпушування до 55/65 см. Робочий кут стійки Active-Mix дозволяє руйнувати, інтенсивно рихлити ґрунт і змішувати його з рослинними рештками.

ZERO-MIX стійка

Негативний кут стійки забезпечує обробіток ґрунту без активного перемішування на глибині до 55/65 см. Робочі стійки з негативним кутом не змішують ґрунт, відбувається інтенсивне порушення ущільнених шарів та аерація ґрунтового профілю.

Коток

ПОДВІЙНИЙ КОЛЬЧАСТИЙ КОТОК

Задній подвійний кольчастий коток діаметром 245 мм завдяки розташуванню шипів має ефект самоочищення. Агрегат може працювати в найекстремальніших умовах без забивання. Відстань між котками можна регулювати, наприклад, на кам’янистих ґрунтах. Вага: 157 кг/м. Коток застосовується разом зі стійками Active-Mix, що активно розпушують ґрунт.

CUTPACK коток + чистики

CUTPACK – це важкий сталевий коток з високою здатністю подрібнення грудок та чудовим ефектом зворотного ущільнення. Підходить для важких ґрунтів. Діаметр котка 630 мм. Вага: 222 кг/м (включаючи чистики). Коток застосовується разом зі стійками Zero-Mix, що виконують обробіток ґрунту без активного його перемішування.

Задні котки

V-RING коток + чистики

V-RING коток — це важкий сталевий коток, який призначений для інтенсивного подрібнення та зворотного ущільнення ґрунту. Підходить для всіх типів ґрунтів. Діаметр котка 630 мм. Коток оснащений чистиками, які запобігають його забиванню. Даний V-RING коток доступний лише для моделі TERRALAND TN 4000HD9.

V-RING pěch + stěrky (630 mm)V-RING pěch + stěrky (630 mm)

СКОНФІГУРУЙТЕ СВІЙ АГРЕГАТ
TERRALAND TN Глибокорозпушувач

Ви за крок до Вашого нового агрегату. Можете самостійно створити ваш агрегат в Конфігураторі або ознайомитись з ним в Проспекті.

Конфігуратор Проспект

АГРОНОМІЧНИЙ ПОСІБНИК

ГЛИБОКЕ РИХЛЕННЯ ҐРУНТІВ

Глибоке рихлення ґрунту має свої очевидні переваги й може повністю замінити звичайну оранку, якщо це зробити правильно і в потрібний час. Глибокорихлення дозволяє розвивати кореневі системи, руйнувати ущільнені шари ґрунту та створювати оптимальне ґрунтове середовище для належного функціонування водного та повітряного режиму ґрунту. Агрегати від BEDNAR дозволяють робити рихлення ґрунту на глибину до 65 сантиметрів. Під час одного проходу доцільно доповнити рихлення профільним підживленням і додати необхідні поживні речовини в ґрунт.

Детальніше про обробіток ґрунту за нульовою технологією.

Технічні дані

Переміщатися по таблиці можна, прокручуючи збоку.

TERRALAND TN_M		TN 3000 M5R	TN 3000 M7R	TN 4000 M7R	TN 4000 M9R
Робоча ширина	м	3	3	4	4
Транспортна ширина	м	3	3	4	4
Транспортнна довжина	м	3,2	3,2	3,2	3,2
Транспортна висота	м	1,6	1,6	1,6	1,6
Кількість робочих стійок	шт	5	7	7	9
Максимальна робоча глибина*	см	55	55	55	55
Відстань між стійками в ряду	см	60	40	56,5	42,5
Тип захисту стійок		механічний	механічний	механічний	механічний
Тип стійок	см	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix
Тип рами		цільна	цільна	цільна	цільна
Кліренс рами	см	79	79	79	79
Рекомендована потужність трактора*	к.с.	150 - 180	180 - 220	200 - 260	220 - 300
Максимальна загальна вага**	кг	2300	2300	2750	2750

Швидкозношувані зч

Конфігуратор запчастин

Переміщатися по таблиці можна, прокручуючи збоку.

TERRALAND TN_HM		TN 3000 HM5R	TN 3000 HM7R	TN 4000 HM7R	TN 4000 HM9R
Робоча ширина	м	3	3	4	4
Транспортна ширина	м	3	3	4	4
Транспортнна довжина	м	3,4	3,4	3,4	3,4
Транспортна висота	м	1,6	1,6	1,6	1,6
Кількість робочих стійок	шт	5	7	7	9
Максимальна робоча глибина*	см	55	55	55	55
Відстань між стійками в ряду	см	60	40	56,5	42,5
Тип захисту стійок		гідравлічний	гідравлічний	гідравлічний	гідравлічний
Тип стійок	см	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix
Кліренс рами	см	79	79	79	79
Рекомендована потужність трактора*	к.с.	150 - 180	180 - 220	200 - 260	220 - 300
Тип рами		цільна	цільна	цільна	цільна
Максимальна загальна вага**	кг	3000	3000	3270	3270

Швидкозношувані зч

Переміщатися по таблиці можна, прокручуючи збоку.

TERRALAND TN_D		TN 3000 D5R	TN 3000 D7R	TN 4000 D7R	TN 4000 D9R
Робоча ширина	м	3	3	4	4
Транспортна ширина	м	3	3	4	4
Транспортнна довжина	м	2,9	2,9	2,9	3,3
Транспортна висота	м	1,7	1,7	1,7	1,7
Кількість робочих стійок	шт	5	7	7	9
Максимальна робоча глибина*	см	65	65	65	65
Відстань між стійками в ряду	см	60	40	56,5	42,5
Тип захисту стійок		механічний	механічний	механічний	механічний
Тип стійок	см	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix
Тип рами		цільна	цільна	цільна	цільна
Кліренс рами	см	86	86	86	86
Рекомендована потужність трактора*	к.с.	200 - 250	220 - 280	250 - 300	280 - 350
Максимальна загальна вага**	кг	2580	2580	3080	3080

* залежить від ґрунтових умов ** залежить від комплектації

Швидкозношувані зч

Конфігуратор запчастин

Переміщатися по таблиці можна, прокручуючи збоку.

TERRALAND TN_HD		TN 3000 HD7R	TN 4000 HD9R	TN 4000 HD9F
Робоча ширина	м	3	4	4
Транспортна ширина	м	3	4	3
Транспортнна довжина	м	3,4	3,4	4,1
Транспортна висота	м	1,7	1,7	2,4
Кількість робочих стійок	шт	7	9	9
Максимальна робоча глибина*	см	65	65	65
Відстань між стійками в ряду	см	40	42,5	45
Тип захисту стійок		гідравлічний	гідравлічний	гідравлічний
Тип стійок	см	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix
Кліренс рами	см	86	86	86
Рекомендована потужність трактора*	к.с.	220 - 280	280 - 350	280 - 350
Тип рами		цільна	цільна	складна
Максимальна загальна вага**	кг	3070	3840	4200

* залежить від ґрунтових умов ** залежить від комплектації

У компанії BEDNAR ми постійно працюємо над тим, щоб інформація на цьому вебсайті була точною, актуальною та корисною. Оскільки ми прагнемо покращити ваш досвід і досягти найкращих результатів у сільському господарстві, деякі технічні характеристики можуть бути оновлені порівняно з тими, що представлені наразі. Повні технічні характеристики буде підтверджено вашим уповноваженим представником BEDNAR під час оформлення замовлення.
