GRUBBER TIL OPTIMAL BEARBEJDNING AF JORDEN I DYBDEN

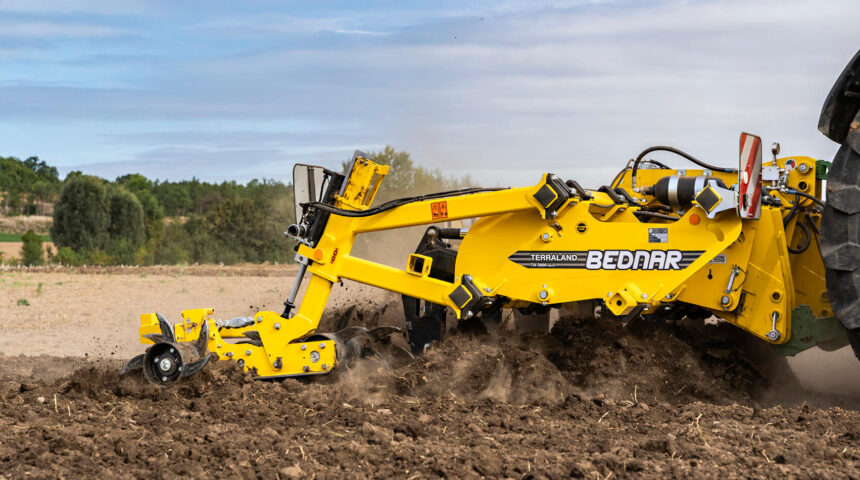

TERRALAND TN monteret grubber er en maskine til dybdeharvning i en dybde på op til 65 cm. Det, der gør denne maskine ideel er, at den kan erstatte jordvending, og sammenlignet med en plov, arbejder den dybere, hurtigere og kræver mindre traktorkraft. TERRALAND TN-grubber fremstilles i to arbejdsbredder på 2,5; 3 eller 4 meter. TERRALAND TN er perfekt til dybdeharvning og indarbejdning af store mængder organisk materiale.

55-65 cm

2,5-4 m

70-350 hk

Vigtigste egenskaber

TERRALAND TN-grubber til dybdeharvning giver mulighed for at udskifte tænder og valser, så maskinen konverteres til en professionel undergrundsplov.

TERRALAND TN

Oversigt over produktserierne TN_S, TN_M og TN_D.

TERRALAND TN_S
TERRALAND TN_M
TERRALAND TN_D

TERRALAND TN_S-modellen er den grundlæggende variant i BEDNAR-serien af undergrundsfræsere. Maskinen fås med en arbejdsbredde på 2,5 m og kan udstyres med fem ben med en afstand på 47,5 cm eller syv ben med en afstand på 31,5 cm. Mekanisk benbeskyttelse er standardudstyr. Den maksimale arbejdsdybde er 45 cm.

TERRALAND TN_M-serien omfatter modeller med en arbejdsbredde på 3 og 4 m, som er fremstillet i en stiv konstruktion. Et karakteristisk træk ved denne produktserie er en maksimal arbejdsdybde på 55 cm. Tænderne er beskyttet mekanisk med brudbolte eller hydraulisk.

TERRALAND TN_D repræsenterer det øverste produktsortiment af BEDNAR-underjordbearbejdningsmaskiner. D-modellerne udmærker sig med en maksimal arbejdsdybde på op til 65 cm. Maskinerne fås med en arbejdsbredde på 3 og 4 m i en stiv konstruktion, med undtagelse af modellen TN 4000 HD9, som er den eneste, der tilbydes i en sammenklappelig konstruktion til transport. Benene er beskyttet mod overbelastning mekanisk ved hjælp af brudbolte eller hydraulisk (TN 4000 HD9-modellen er som standard udstyret med hydraulisk beskyttelse).

NY TERRALAND TN 4000 HD9

Arbejdsbredde 4 m, transportbredde 3 m.

Den monterede TERRALAND TN 4000HD9-grubber er udstyret med 9 tænder med en afstand på 45 cm. De enkelte tænder har hydraulisk overbelastningsbeskyttelse. TERRALAND TN 4000 HD9-grubber har en transportbredde på 3 m for at sikre problemfri transport på vejene. TN 4000 HD9-grubber kan desuden udstyres med den bagmonterede V-RING-pakker.

EN RAMME, TO UDSTYRSMULIGHEDER

TERRALAND TN som grubber og professionel undergrundsplov.

Dybdeharvning
Bearbejdning af underbunden

TERRALAND TN-grubber med Active-Mix-tænder og tandpakkervalser er perfekt til dybdeharvning. Tændernes særlige udformning gør det nemt at komme ned i jorden med perfekt løsning og blanding til følge. Med blot en overkørsel løsnes jordprofilen i dybden og overfladen blandes grundigt og udjævnes.

Rammen på TERRALAND TN kan udstyres med specielle Zero-Mix-tænder med en negativ vinkel samt den stærke Cutpack i stål til bearbejdning af underbunden, uden at jorden blandes. Denne løsning er perfekt til løsning af hårde jordlag, lufte jordprofilen og skabe optimale jordforhold.

MONTEREDE DELE

Hvad er fordelen? Længere levetid.

De enkelte dele på TERRALAND TN-grubber er monterede og ikke svejsede. De monterede dele (tænder på rammer, indvendige rammer for tandbjælker) har en væsentlig længere levetid, end når de eksponerede dele er svejset sammen.

DYBDEHARVNING OG KNUSNING AF JORD

To arbejdsopgaver i en overkørsel sparer tid og penge.

TERRALAND TN-grubber består af to rækker tænder efterfulgt af en dobbelt tandpakkervalse. De aktive tænder løsner jorden i dybden, de dobbelte tandpakkervalser overlapper hinanden og knuser jorden. Fordelen ved valserne er, at de kan justeres alt efter arbejdet, som f.eks. hvis de skal arbejdet i stenet jord.

BREDT UDVALG AF MEJSLER OG VINGER

Konfigurer din maskine efter forholdene.

Active-Mix-tænder kan udstyres med mejsler med en bredde på 70 mm for intens harvning eller med en bredde på 40 mm ved krævende forhold og arbejde i dybden. Vingeskærene underskærer det opløste bundlag for at fjerne knolddannelse. Mejsler og vinger findes også i den ekstremt holdbare version med lang levetid (40 mm, 55 mm og 70 mm). Jo dybere du arbejder, jo smallere bør mejslen være.

BREDT UDVALG AF GRUBBESPIDSER OG VINGESKÆR

SIDEDEFLEKTORER

Forhindrer dannelsen af synlige linjer.

TERRALAND TN_M og TERRALAND TN_D undergrundsfræsere kan udstyres med valgfri sideafvisere, som holder det bearbejdede materiale inden for arbejdsbredden og forhindrer dannelsen af rygge mellem passager. Sideafvisere fås i en mekanisk foldbar version eller i en mere praktisk version med hydraulisk foldning.

BAGPACKERE

Kan justeres efter de aktuelle forhold.

En væsentlig fordel ved de dobbeltrække pigpakkere er muligheden for at justere deres aksiale afstand i henhold til jordforholdene. Ved arbejde i våd jord eller med store mængder afgrøderester kan den bageste række ruller flyttes bagud, hvilket øger deres gennemstrømning og reducerer risikoen for tilstopning. Denne løsning er en del af maskinens standardudstyr.

ANDET VALGFRIT UDSTYR

Tilpas maskinen til dine behov.

Ekstra sideruller
Støttehjul

Ekstra sideruller med spidser udjævner perfekt eventuelle ujævnheder, der kan opstå på maskinens sider mellem to gennemkørsler. Mekanisk sammenklappelige. Dette er et interessant alternativ til sideafvisere.

Støttehjul holder den indstillede arbejdsdybde og reducerer belastningen på traktorens trepunktsophæng.

KOMBINATION MED GØDNINGSBEHOLDERE

Præcis dosering af gødning takket være BEDNAR trykbeholdere som er perfekte til supplerende gødskning i jordprofilen i en overkørsel.

COMBO SYSTEM CS
FRØKASSE SB

COMBO SYSTEM CS dobbeltkammer-trykbeholderen har en samlet beholderkapacitet på 5.000 liter. Vognens design gør det muligt at placere to typer gødning i én arbejdsgang eller bruge begge kamre til én gødning.

SEED BOX SB er en ny produktserie af frontmonterede beholdere fra BEDNAR. Beholderen fås i et design med et enkelt kammer med et samlet volumen på 1.600 liter. Gødning transporteres pneumatisk fra den forreste beholder til fordelingshovedet, der er placeret på undergrundsfræseren.

ER DU INTERESSERET I DENNE MASKINE? HAR DU SPØRGSMÅL?

Du er velkommen til at kontakte os eller finde en forhandler i dit område.

Kontakt os Find forhandler

Beskrivelse af maskine

En kort oversigt over de arbejdende dele på den monterede grubber.

TERRALAND TN Grubber

Tag et kig på din fremtidige maskine.

Grubbespidssektion

Grubbespidssektionens design sikrer uovertruffen løsning af jord og blanding af restafgrøde med jorden i en dybde på op til 65 cm. Der findes to typer tænder til dybdeharvning eller bearbejdning af underbunden.

Beskyttelse af tænderne

Hver tand er beskyttet enten hydraulisk eller mekanisk via en knækbolt.

Sideskærme

Bearbejder jorden i hele maskinens bredde, uden at der dannes kanter.

Ekstra sidevalser

De ekstra tandpakkervalser udjævner perfekt eventuelle kanter, der dannes på siden af maskinen.

Bagmonterede tandpakkervalser

Bagmonterede dobbelte valser med en diameter på 245 mm med overlappende tænder har en uovertruffen selvrensende effekt.

Vores innovative teknologier

GØDSKNING I JORDPROFIL OG DYBDEHARVNING

Teknikken til gødskning i jordprofil er en af de mest effektive metoder til at sikre en tilstrækkeligt balanceret forsyning af næringsstoffer i jorden, ikke kun i dyrkningslaget, men også i de dybere lag af jordprofilen. Denne gødskningsmetode i forbindelse med dybdeharvning er ikke kun egnet til genopbygning af manglende næringsstoffer i jorden til et balanceret niveau, men også til at øge tilgængeligheden af næringsstoffer for planter og samtidig har det en positiv virkning på rodsystemets vækst.

GRUBBESPIDSER OG VINGESKÆR MED LANG LEVETID

Spidsen og hele slidområdet på grubbespidsen er dækket med karbidplader. Den forreste del af vingeskæret er fremstillet af karbidplader, som reducerer slid i bredden og sikrer, at form og funktionalitet på intet tidspunkt kompromitteres. Denne model giver op til ti gange længere levetid sammenlignet med standardmodeller, sikrer ensartet arbejdsdybde og kvalitet i arbejdet, forbedrer forsænkning, sparer kostbar tid i forbindelse med udskiftning af spidser.

RAMME AF HØJSTYRKESTÅL

TERRALAND-grubberens ramme er robust og holdbar takket være den stærke Alform-stål, som betyder, at grubberen kan bearbejde jord i en stor arbejdsdybde.

HVAD SIGER LANDMÆNDENE?

“Vi havde mulighed for at teste TERRALAND TN-grubberen først, vi havde et udvalg af undergrundsplove og grubbere fra fem forskellige producenter. Kvaliteten af arbejdet overbeviste os, ligesom referencerne fra de nabovirksomheder, der eksempelvis bruger TERRALAND TN til at behandle jord til kartofler. Grubberen fungerer godt. Lige nu bruger vi tænder udstyret med LONG LIFE-karbidmejsler, da de har en længere levetid end standardversionen. De er helt sikkert en bedre løsning til vores stenede jord.”

Michal Vaněk, chef agronom,
VOD Kámen (Tjekkiet)

Tilbehør

Vi ved, at alle stiller forskellige krav til det valgfrie udstyr og dets brug. Du kan derfor designe din egen TERRALAND TN, så den præcist matcher dine behov.

Sikring

Hydraulisk sikring

Komfortabel hydraulisk NON-STOP-sikring til krævende stenede jordforhold og meget hårde jordforhold. Der ydes sikring af de enkelte tænder fra 1000 kg til 1500 kg.

Mekanisk sikring

Mekanisk sikring med knækbolt. Velegnet til lette jordforhold uden sten.

Andet

Ekstra sideskærme - hydraulisk styrbare

Bearbejder jorden i hele maskinens bredde, uden at der dannes kanter. Sideskærmene giver komfortabel foldning til arbejdsposition fra traktorens kabine ved hjælp af hydraulik.

Udržují zpracovanou půdu v pracovním záběru stroje bez rizika tvorby bočních hrůbků. Boční clony nabízí komfortní sklopení do pracovní polohy z pohodlí kabiny traktoru pomocí hydrauliky.Udržují zpracovanou půdu v pracovním záběru stroje bez rizika tvorby bočních hrůbků. Boční clony nabízí komfortní sklopení do pracovní polohy z pohodlí kabiny traktoru pomocí hydrauliky.

Støttehjul

Støttehjulene opretholder den indstillede arbejdsdybde og letter belastningen på det trækkende køretøj.

Ekstra sideskærme – mekanisk styrbare

Bearbejder jorden i hele maskinens bredde, uden at der dannes kanter. Maskinen foldes automatisk ind i arbejdsposition.

Ekstra sidevalser

De ekstra tandpakkervalser udjævner perfekt eventuelle kanter, der dannes på siden af maskinen.

Sektion med grubbespidser

ACTIVE-MIX-tænder

Udviklet til intens dybdeharvning i en dybde på op til 55/65 cm. Active-Mix-tænder bryder og løsner jorden og blander den med restafgrøden.

ZERO-MIX-tænder

Den negative vinkel bearbejder underbunden uden at blande den i en dybde på op til 55/65 cm. Den negative vinkel blander ikke jorden, men bryder de hårde lag og lufter jordprofilen.

Valser og pakker

Dobbelt tandpakker

Bagmonterede dobbelte valser med en diameter på 245 mm med overlappende tænder. Overlapningen af tænderne betyder, at pakkeren er selvrensende. Maskinen kan arbejde under meget ekstreme forhold uden at blive tilstoppet. Valserne kan køre på steder, hvor jorden er stenet. Vægt: 157 kg/m. Pakkeren er velegnet til brug sammen med Active-Mix-tænder.

CUTPACK-pakker + afskrabere

CUTPACK er en tung stålpakker med god skæreevne og er effektiv til at løsne jord. Velegnet til tunge jordforhold. Pakkeren har en diameter på 630 mm. Vægt: 222 kg/m (inkl. afskrabere). Pakkeren er velegnet til brug sammen med Zero-Mix-tænder.

Bagmonterede valser

V-RING-pakker + afskrabere

V-RING er en tung stålpakker, der er velegnet til knusning af knolde og løsning af kompakt jord. Velegnet til alle jordtyper. Pakkeren har en diameter på 630 mm. Pakkeren er udstyret med afskrabere, der forhindrer tilstopning. V-RING-pakkeren fås kun til TERRALAND TN 4000HD9-modellen.

V-RING pěch + stěrky (630 mm)V-RING pěch + stěrky (630 mm)

KONFIGURER DIN EGEN
TERRALAND TN Grubber

Du er et skridt tættere på din nye maskine.
Du kan prøve alt udstyr I vores konfigurator eller læse mere om det i brochuren.

Konfigurer Brochure

AGRONOMISK VEJLEDNING

DYB JORDBEARBEJDNING

Der er mange fordele ved dyb jordbearbejdning, og det kan helt erstatte almindelig jordbearbejdning, når det udføres på det rette tidspunkt og på den rigtige måde. Dyb jordbearbejdning gør det muligt for rødderne at udvikle sig, bryder komprimerede lag og pløjelag, og skaber et optimalt jordmiljø med gode vand- og luftforhold. BEDNARs maskiner kan udføre dybdeharvning i op til 65 cm dybde. Det anbefales at tilføje gødskning i jordprofilen i en overkørsel for at tilføre jorden nogle vigtige næringsstoffer.

Mere om direkte såning

Teknisk data

Du kan navigere i tabellen ved at rulle sidelæns.

TERRALAND TN_M		TN 3000 M5R	TN 3000 M7R	TN 4000 M7R	TN 4000 M9R
Arbejdsbredde	m	3	3	4	4
Transportbredde	m	3	3	4	4
Transportlængde	m	3,2	3,2	3,2	3,2
Transporthøjde	m	1,6	1,6	1,6	1,6
Antal skær	stk.	5	7	7	9
Arbejdsdybde*	cm	55	55	55	55
Afstand mellem tænderne	cm	60	40	56,5	42,5
Beskyttelse af tænderne		mekanisk	mekanisk	mekanisk	mekanisk
Type tænder	cm	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix
Rammetype		fast	fast	fast	fast
Rammefrihøjde	cm	79	79	79	79
Anbefalet output*	hk	150 - 180	180 - 220	200 - 260	220 - 300
Samlet vægt**	kg	2300	2300	2750	2750

Consumable parts

Du kan navigere i tabellen ved at rulle sidelæns.

TERRALAND TN_HM		TN 3000 HM5R	TN 3000 HM7R	TN 4000 HM7R	TN 4000 HM9R
Arbejdsbredde	m	3	3	4	4
Transportbredde	m	3	3	4	4
Transportlængde	m	3,4	3,4	3,4	3,4
Transporthøjde	m	1,6	1,6	1,6	1,6
Antal skær	stk.	5	7	7	9
Arbejdsdybde*	cm	55	55	55	55
Afstand mellem tænderne	cm	60	40	56,5	42,5
Beskyttelse af tænderne		hydraulisk	hydraulisk	hydraulisk	hydraulisk
Type tænder	cm	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix
Rammefrihøjde	cm	79	79	79	79
Anbefalet output*	hk	150 - 180	180 - 220	200 - 260	220 - 300
Rammetype		fast	fast	fast	fast
Samlet vægt**	kg	3000	3000	3270	3270

Consumable parts

Reservedels konfigurator

Du kan navigere i tabellen ved at rulle sidelæns.

TERRALAND TN_D		TN 3000 D5R	TN 3000 D7R	TN 4000 D7R	TN 4000 D9R
Arbejdsbredde	m	3	3	4	4
Transportbredde	m	3	3	4	4
Transportlængde	m	2,9	2,9	2,9	3,3
Transporthøjde	m	1,7	1,7	1,7	1,7
Antal skær	stk.	5	7	7	9
Arbejdsdybde*	cm	65	65	65	65
Afstand mellem tænderne	cm	60	40	56,5	42,5
Beskyttelse af tænderne		mekanisk	mekanisk	mekanisk	mekanisk
Type tænder	cm	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix
Rammetype		fast	fast	fast	fast
Rammefrihøjde	cm	86	86	86	86
Anbefalet output*	hk	200 - 250	220 - 280	250 - 300	280 - 350
Samlet vægt**	kg	2580	2580	3080	3080

*afhænger af jordforholdene **afhænger af maskinens udstyr

Consumable parts

Du kan navigere i tabellen ved at rulle sidelæns.

TERRALAND TN_HD		TN 3000 HD7R	TN 4000 HD9R	TN 4000 HD9F
Arbejdsbredde	m	3	4	4
Transportbredde	m	3	4	3
Transportlængde	m	3,4	3,4	4,1
Transporthøjde	m	1,7	1,7	2,4
Antal skær	stk.	7	9	9
Arbejdsdybde*	cm	65	65	65
Afstand mellem tænderne	cm	40	42,5	45
Beskyttelse af tænderne		hydraulisk	hydraulisk	hydraulisk
Type tænder	cm	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix
Rammefrihøjde	cm	86	86	86
Anbefalet output*	hk	220 - 280	280 - 350	280 - 350
Rammetype		fast	fast	foldbar
Samlet vægt**	kg	3070	3840	4200

*afhænger af jordforholdene **afhænger af maskinens udstyr
