TIEFENLOCKERER FÜR EINE GUTE BODENBEARBEITUNG

Der aufgesattelte Tiefenlockerer TERRALAND TN dient der Bodenbearbeitung bis in eine Tiefe von 65 Zentimetern. Der Erfolg dieser Maschine besteht darin, dass sie das Pflügen ersetzt und diese Arbeit im Vergleich mit dem Pflug tiefer, schneller und mit geringeren Anforderungen an die Traktorleistung ausführt. Der Tiefenlockerer TERRALAND TN wird mit zwei Arbeitsbreiten von 3 und 4 Metern hergestellt. Der TERRALAND TN eignet sich mit seinen Eigenschaften für eine Tiefenlockerung und die Einarbeitung einer großen Menge von organischer Masse.

15-65 cm

3-4 m

150-350 PS

Haupteigenschaften

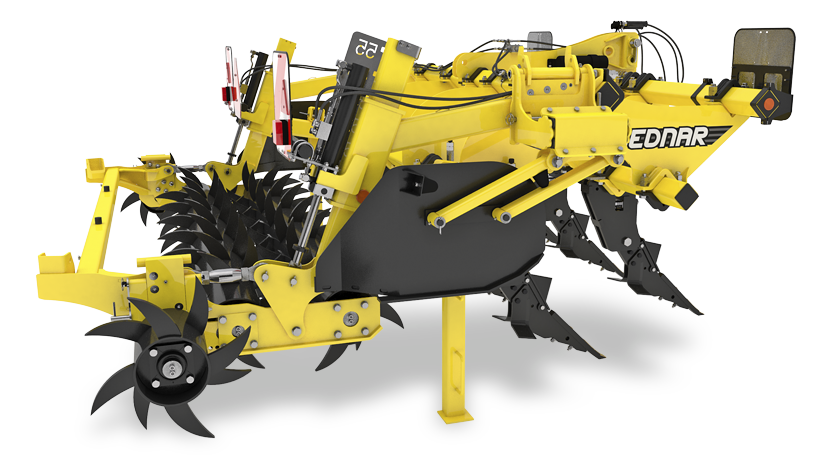

Meißelpflug TERRALAND TN für eine Tiefenlockerung, der durch die Auswechslung der Schare und Walzen auch für ein Unterschneiden eingesetzt werden kann.

ZWEI VERSIONEN DER MASCHINE TERRALAND TN

Zwei unterschiedliche Tiefen der Bodenbearbeitung, zwei Typen der Sicherung.

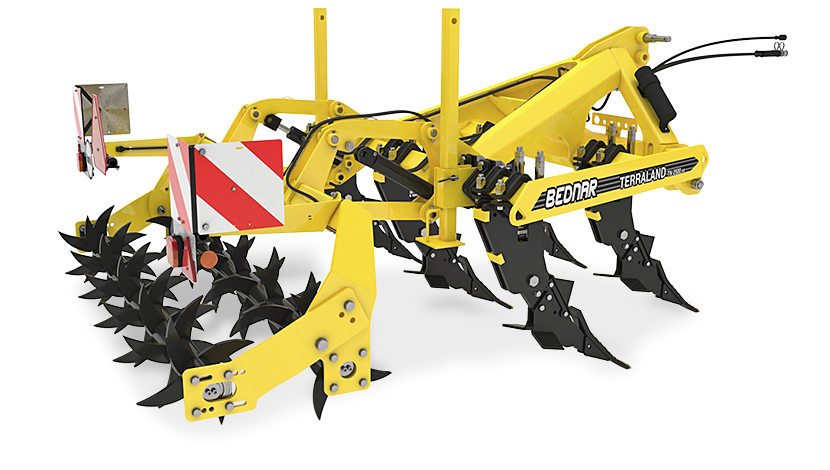

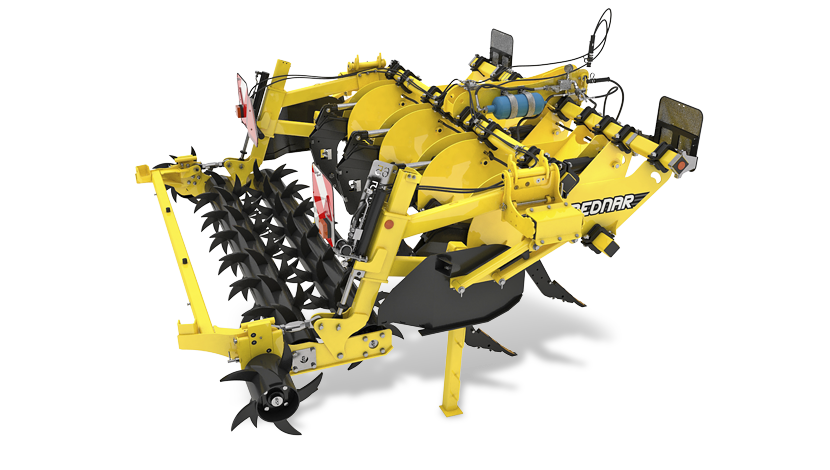

TERRALAND TN wird in zwei Versionen hergestellt, in der Version TN_D, die eine maximale Arbeitstiefe von 65 cm erlaubt, und in der Version TN_M mit einer maximalen Arbeitstiefe von 55 cm. Die Sicherung der Grindel ist in beiden Versionen mechanisch durch Scherschrauben oder hydraulisch.

NEUER TERRALAND TN 4000 HD9

Arbeitsbreite 4 m, Transportbreite 3 m.

Der aufgesattelte Tiefenlockerer TERRALAND TN 4000HD9 ist mit 9 Meißeln in einem Abstand von 45 cm ausgestattet. Die einzelnen Meißel besitzen eine hydraulische Überlastsicherung. Der Tiefenlockerer TERRALAND TN 4000 HD9 hat eine Transportbreite von 3 m, die einen problemlosen Transport auf der Straße gewährleistet. Der Tiefenlockerer TN 4000 HD9 kann auch mit einem Heckpacker V-RING ausgestattet werden.

EIN RAHMEN, ZWEI MÖGLICHKEITEN DER AUSRÜSTUNG

TERRALAND TN als Tiefenlockerer oder professioneller Unterschneider.

Tiefenlockerung
Aufbrechen

Der kombinierte Tiefenlockerer TERRALAND TN mit den Scharen Active-Mix und mit Stachelwalzen ist für die Tiefenlockerung bestimmt. Die besondere Form der Schare lässt diese leicht in den Boden eindringen und hat vor allem einen ausgezeichneten Lockerungs- und Mischeffekt. In einer Überfahrt erfolgt eine Tiefenlockerung des Bodenprofils, eine intensive Vermischung und eine abschließende Glättung des Bodens.

Der Rahmen der Maschine TERRALAND TN kann mit speziellen Scharen Zero-Mix mit einem negativen Winkel und mit einem schweren Stahlpacker Cutpack für ein Unterschneiden ohne aktive Vermischung des Bodens besetzt werden. Diese Arbeitsoperation dient dem Aufbrechen der verdichteten Bodenschichten, dem Einlassen von Luft in das Bodenprofil und der Schaffung des richtigen Bodenklimas.

MONTIERTE TEILE

Der Vorteil für Sie? Eine längere Lebensdauer.

Die einzelnen Teile der Tiefenlockerer TERRALAND TN sind montiert und nicht geschweißt. Die montierten Teile (Grindel an die Rahmen, innere Rahmen an die Grindelträger) haben eine mehrfach längere Lebensdauer als bei einem Anschweißen dieser exponierten Teile.

TIEFENLOCKERUNG UND ZERKRÜMELUNG DES BODENS

Zwei Arbeiten in einer Überfahrt spart Zeit und Geld.

Der Tiefenlockerer TERRALAND TN besteht aus zwei Scharreihen, hinter denen sich eine Doppelstachelwalze befindet. Die aktiven Schare besorgen eine Tiefenlockerung des Bodens, die zwei ineinandergreifenden Stachelwalzen haben einen hervorragenden Zerkrümelungseffekt. Ein Vorteil der Walzen besteht darin, dass sie durch ihre gegenseitige Verschiebung der Arbeit zum Beispiel in steinigen Böden angepasst werden können.

TIEFENLOCKERUNG UND ZERKRÜMELUNG DES BODENS

5, 7 oder 9 SCHARE AUF DEM RAHMEN

Für einen noch intensiveren Lockerungseffekt.

TERRALAND TN 3000
TERRALAND TN 4000

Der Rahmen der Maschine TERRALAND TN 3000 kann mit fünf oder sieben Scharen besetzt werden. In der Ausführung mit fünf Scharen beträgt deren Abstand 60 Zentimeter. Bei der Besetzung des Rahmens der Maschine TERRALAND TN mit sieben Scharen beträgt der Abstand 40 Zentimeter. Diese Lösung ergibt eine noch bessere Lockerung und Vermischung des Bodenprofils.

Der Rahmen der Maschine TERRALAND TN 4000 ist mit sieben oder neun Scharen besetzt. Der Abstand bei 7 Scharen beträgt 56,5 Zentimeter. Bei der Ausführung mit 9 Scharen ist der Abstand 42,5 Zentimeter.

BREITE PALETTE VON MEISSELN UND FLÜGELN FÜR DIE LOCKERUNG

Passen Sie Ihre Maschine an die vorliegenden Bedingungen an.

Die Schar Active-Mix kann mit Meißeln mit einer Breite von 70 mm für eine intensive Lockerung oder mit Meißeln mit einer Breite von 40 mm für schwere Bedingungen und eine Tiefenlockerung ausgestattet werden. Die Scharflügel unterschneiden die aufgebrochene Unterschicht, um eine Klutenbildung zu verhindern. Es sind auch sehr widerstandsfähige Ausführungen LONG LIFE der Meißel und Flügel (40 mm, 55 mm und 70 mm) erhältlich. Je tiefer Sie arbeiten, desto schmaler sollte der Meißel für die Bearbeitung sein.

KOMBINATION MIT EINEM DÜNGER-VORRATSBEHÄLTER

Die genaue Dosierung des Düngers durch Überdruck im Vorratsbehälter von BEDNAR eignet sich für das Vorratsdüngen in das Bodenprofil in einer Überfahrt.

FERTI-BOX FB_F
FERTI-CART FC
COMBO SYSTEM CS

Der aufgesattelte Frontbehälter FERTI-BOX FB_F ist primär für die Vorratsdüngung direkt in das Bodenprofil bestimmt und bietet ein Volumen von 1900–2200 Litern. Der Dünger wird aus dem Frontbehälter pneumatisch in den Verteilerkopf auf dem Tiefenlockerer transportiert.

Der gezogene Vorratswagen FERTI-CART FC bietet ein Volumen des Behälters von 3500 Litern. Die Öffnung des Vorratsbehälters hat eine solche Neigung, dass auch minderwertigerer Dünger zum Einsatz kommen kann. Der Tiefenlockerer TN wird leicht über den Dreipunkt-Kraftheber angekuppelt.

Der gezogene Zweikammer-Vorratswagen COMBO SYSTEM CS hat ein Volumen des Behälters von 5000 Litern. Der Tiefenlockerer wird an den Dreipunkt-Kraftheber des Vorratswagens angekuppelt. Die Ausführung des Vorratsbehälters mit zwei Kammern ermöglicht in einer Überfahrt, zwei Düngerarten auszubringen oder beide Kammern für den gleichen Dünger zu verwenden.

GEFÄLLT IHNEN DIESE MASCHINE? HABEN SIE EINE FRAGE?

Kontaktieren Sie uns oder wenden Sie sich gleich an den nächsten Vertragshändler.

Kontaktieren Sie uns Vertragshändler finden

Beschreibung der Maschine

Kurz und übersichtlich: die wichtigsten Teile des aufgesattelten Tiefenlockerers.

TERRALAND TN Tiefenlockerer

Schauen Sie sich Ihre zukünftige Maschine an.

Meißelsektion

Die Anordnung der Meißelsektion garantiert einen ausgezeichneten Lockerungseffekt und eine Vermischung der Pflanzenreste mit dem Boden bis in eine Tiefe von 65 Zentimetern. Es werden zwei Schararten angeboten für eine Tiefenlockerung oder zum Unterschneiden.

Scharsicherung

Jede Schar ist einzeln hydraulisch oder mechanisch mit einem Scherbolzen gesichert.

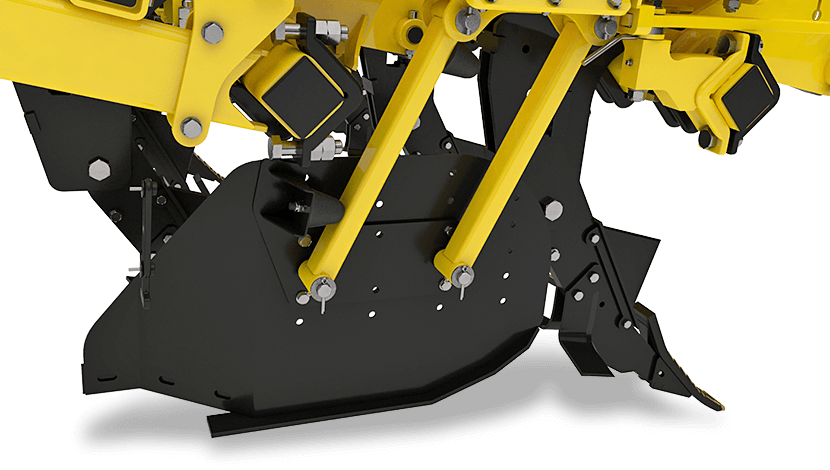

Seitenblende

Die Bleche halten die bearbeitete Erde im Arbeitsbereich der Maschine, ohne dass seitliche Dämme entstehen könnten.

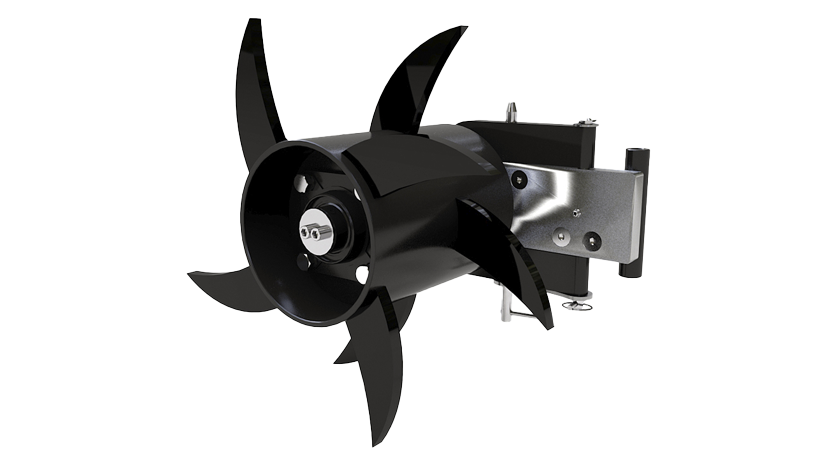

Zusatzseitenwalzen

Die ergänzten seitlichen Stachelwalzen ebnen eventuell an den Seiten der Maschine entstehende Dämme ein.

Hintere Stachelpacker

Die hinteren Tandempacker mit einem Durchmesser von 245 mm haben Stacheln, die sich gegenseitig überdecken, wodurch ein ausgezeichneter Selbstreinigungseffekt erreicht wird.

Unsere innovativen Technologien

RAHMEN AUS HOCHFESTEM STAHL

Für den robusten und widerstandsfähigen Rahmen der Tiefenlockerer TERRALAND wird der hochfeste Stahl Alfrom verwendet, durch den eine Bodenbearbeitung durch den Tiefenlockerer bis in die maximale Arbeitstiefe möglich wird.

MEISSEL UND FLÜGEL LONG-LIFE

Der Meißel ist an der Spitze und an der gesamten Abriebfläche mit Plättchen aus Sintercarbid bedeckt. Die Flügel haben im vorderen Teil Carbidblättchen, die die Abnutzung in der Breite minimieren und so für die gesamte Zeit eine konstante Form und selbstverständlich auch Funktionsfähigkeit erhalten. Die Scharen LONG LIFE haben eine bis zu 10× höhere Lebensdauer im Vergleich mit der Standardausführung. Sie garantieren eine gleichbleibende Arbeitstiefe und Qualität der Arbeit, ein besseres Eingraben und geringere Kosten und eine Zeiteinsparung für die Auswechslung der Werkzeuge.

GEZIELTE DÜNGUNG UND TIEFENLOCKERUNG IN EINER ÜBERFAHRT

Eine wirksame Weise, mit der ein ausreichender und ausgeglichener Nährstoffvorrat auch in den tieferen Schichten des Bodenprofils erreicht wird, ist die Profildüngung. Diese innovative Form der Einbringung des Düngers in Verbindung mit einer tiefen Bodenbearbeitung ist nicht nur wegen der Ergänzung der fehlenden Nährstoffe im Boden auf ein harmonisches Niveau empfehlenswert, sondern auch wegen der Verbesserung der Zugänglichkeit der Nährstoffe für die Pflanzen und für den positiven Einflusses auf das Wachsen des Wurzelsystems.

WAS SAGEN DIE LANDWIRTE DAZU?

„Wir hatten die Möglichkeit, den Tiefenlockerer TERRALAND TN zunächst zu testen, nachdem wir aus fünf verschiedenen Herstellern von Tiefenlockerern und Meißelpflügen ausgewählt hatten. Die Qualität der Arbeit hat uns überzeugt, und auch die Empfehlungen von Nachbarbetrieben, die den TERRALAND TN zum Beispiel gerade für Kartoffeln nutzen, haben eine Rolle gespielt. Der Tiefenlockerer leistet hervorragende Arbeit. Wir haben die Grindel derzeit mit hartmetallbeschichteten Meißeln LONG LIFE besetzt, die nachweislich eine längere Lebensdauer haben als die Standardausführung. Sie sind definitiv eine bessere Lösung für unsere steinigen Bedingungen.

Ing. Michal Vaněk, leitender Agronom,
VOD Kámen (Tschechien)

Zubehör

Jeder Kunde hat andere Anforderungen an die Ausstattung der Maschine und ihren geplanten Einsatz. Deswegen ermöglichen wir Ihnen, Ihren TERRALAND TN genau so zusammenzustellen, wie Sie es brauchen.

Typ der Sicherung

Hydraulische Sicherung

Komfortable hydraulische NON – STOP Sicherung für anspruchsvolle steinige Bedingungen und extrem verdichtete Böden. Die Sicherungskraft beginnt bei jeder Schar mit 1000 kg und reicht bis 1500 kg.

Mechanische Sicherung

Mechanische Sicherung durch eine Reißschraube. Geeignet für leichte Böden ohne Steine.

Sonstige

Zusätzliche Seitenbleche – hydraulisch steuerbar

Die Bleche halten die bearbeitete Erde im Arbeitsbereich der Maschine, ohne dass seitliche Dämme entstehen könnten. Die Seitenbleche lassen sich bequem von der Traktorkabine aus hydraulisch in die Arbeitsposition ausklappen.

Udržují zpracovanou půdu v pracovním záběru stroje bez rizika tvorby bočních hrůbků. Boční clony nabízí komfortní sklopení do pracovní polohy z pohodlí kabiny traktoru pomocí hydrauliky.Udržují zpracovanou půdu v pracovním záběru stroje bez rizika tvorby bočních hrůbků. Boční clony nabízí komfortní sklopení do pracovní polohy z pohodlí kabiny traktoru pomocí hydrauliky.

Stützräder

Die Stützräder dienen dazu, die eingestellte Arbeitstiefe beizubehalten und die Anhängung an den Schlepper zu entlasten.

Zusätzliche Seitenbleche – mechanisch steuerbar

Die Bleche halten die bearbeitete Erde im Arbeitsbereich der Maschine, ohne dass seitliche Dämme entstehen könnten. Das Ausklappen in die Arbeitsposition erfolgt mechanisch.

Zusatzteile SeitenblecheZusatzteile Seitenbleche

Zusatzseitenwalzen

Die ergänzten seitlichen Stachelwalzen ebnen eventuell an den Seiten der Maschine entstehende Dämme ein.

Meisselsektion

Scharen ACTIVE-MIX

Diese Scharen sind für eine intensive Tiefenlockerung bis zu 55/ 65 Zentimetern bestimmt. Die Schar Active-Mix bricht den Boden auf, lockert ihn intensiv auf und vermischt ihn mit den Ernteresten.

Scharen ZERO-MIX

Der negative Winkel ermöglicht ein Unterschneiden ohne ein aktives Vermischen bis in eine Tiefe von 55/65 Zentimetern. Der negative Winkel der Scharen vermischt den Boden nicht, es kommt zu einem intensiven Aufbrechen der verdichteten Schichten und zu einer Belüftung des Bodenprofils.

Walzen und Packer

DOPPELSTACHEL-Packer

Die hinteren Doppelpacker mit einem Durchmesser von 245 mm haben Stacheln, die sich gegenseitig überdecken. Die Überdeckung der Stacheln hat einen Selbstreinigungseffekt der Walzen zur Folge. Die Maschine kann auch unter den schwersten Bedingungen ohne Verstopfung arbeiten. Die Walzen können verschoben werden, z.B. in steinigen Böden. Gewicht des Packers 157 kg/m. Der Packer kann mit den Scharen Active-Mix genutzt werden.

CUTPACK-Packer + Abstreicher

CUTPACK ist ein schwerer Stahlpacker mit hoher Schneidfähigkeit und einer ausgezeichneten Rückverdichtung. Der Packer eignet sich für schwere Böden. Durchmesser des Packers 630 mm. Gewicht des Packers 222 kg/m. Der Packer kann mit den Scharen Zero-Mix genutzt werden.

Walzen und Packer

DOPPELSTACHEL-Packer

CUTPACK-Packer + Abstreicher

Hintere Walzen

V-RING Packer + Abstreifer

Der V-RING ist ein schwerer Stahlpacker, der zur intensiven Zerkrümelung und Rückverdichtung des Bodens für alle Bodenarten geeignet ist. Der Durchmesser des Packers beträgt 630 mm. Der Packer ist mit Abstreifern ausgestattet, um ein Verstopfen des Packers zu verhindern. Der V-RING-Packer ist nur für das Modell TERRALAND TN 4000HD9 erhältlich.

V-RING pěch + stěrky (630 mm)V-RING pěch + stěrky (630 mm)

KONFIGURIEREN SIE SICH IHRE
TERRALAND TN Tiefenlockerer

Sie sind Ihrer neuen Maschine wieder einen Schritt näher gekommen.
Sie können das gesamte Zubehör in unserem Konfigurator ausprobieren oder mehr darüber im Prospekt lesen.

Konfigurieren Prospekt

AGRONOMISCHER RATGEBER

TIEFE BODENBEARBEITUNG

Eine tiefe Bodenbearbeitung hat ihre nachweisbaren Vorteile und kann ein herkömmliches Pflügen voll ersetzen, wenn sie richtig und zu rechter Zeit ausgeführt wird. Eine tiefe Bodenbearbeitung ermöglicht eine Entwicklung der Wurzelsysteme, bricht verdichtete Schichten und die Pflug+C17sohle auf und optimiert den Boden für ein funktionsfähiges Wasser- und Luftregime. Die Maschinen der Marke BEDNAR ermöglichen eine tiefe Bodenbearbeitung bis in eine maximale Tiefe von 65 Zentimetern. Es ist angebracht, in dieser Überfahrt die Auflockerung um eine gezielte Düngung zu ergänzen, damit der Boden die nötigen Nährstoffe erhält.

Mehr über pfluglose Bodenbearbeitung

Technische Daten

Die Tabelle kann durch seitliches Blättern navigiert werden.

TERRALAND TN		TN 3000 M5R	TN 3000 D5R	TN 3000 M7R	TN 3000 D7R	TN 4000 M7R	TN 4000 D7R	TN 4000 M9R
Arbeitsbreite	m	3	3	3	3	4	4	4
Transportbreite	m	3	3	3	3	4	4	4
Transportlänge	m	2,9	2,9	2,9	2,9	2,9	2,9	2,9
Transporthöhe	m	1,6	1,7	1,6	1,7	1,6	1,7	1,6
Anzahl der Schärchen	St.	5	5	7	7	7	7	9
Arbeitstiefe der Scharen*	cm	55	65	55	65	55	65	55
Abstand der Scharen	cm	60	60	40	40	56,5	56,5	42,5
Sicherung der Scharen		mechanische	mechanische	mechanische	mechanische	mechanische	mechanische	mechanische
Entfernung zwischen zwei Scharreihen	cm	85	85	85	86	85	86	85
Typ der Scharen:	cm	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix
Rahmenweite	cm	79	86	79	86	79	86	79
Empfohlene Zugleistung des Schleppers	PS	150 - 180	200 - 250	180 - 220	220 - 280	200 - 260	250 - 300	220 - 300
Typ des Rahmens		fest	fest	fest	fest	fest	fest	fest
Gesamtgewicht**	kg	1 850 - 2 200	1 950 - 2 350	1 950 - 2350	2 250 - 2620	2 220 - 2600	2 520 - 2890	2 480 - 2860

Verschleissteile

Ersatzteilkonfigurator

Die Tabelle kann durch seitliches Blättern navigiert werden.

		TN 4000 D9R	TN 3000 HM5R	TN 3000 HM7R	TN 3000 HD7R	TN 4000 HM9R	TN 4000 HD9R	TN 4000 HD9
Arbeitsbreite	m	4	3	3	3	4	4	4,2
Transportbreite	m	4	3	3	3	4	4	3
Transportlänge	m	2,9	3,1	3,1	3,1	3,1	3,1	3,9
Transporthöhe	m	1,7	1,6	1,6	1,7	1,6	1,7	2,4
Anzahl der Schärchen	St.	9	5	7	7	9	9	9
Arbeitstiefe der Scharen*	cm	65	55	55	65	55	65	65
Abstand der Scharen	cm	42,5	60	40	40	42,5	42,5	45
Sicherung der Scharen		mechanische	hydraulische	hydraulische	hydraulische	hydraulische	hydraulische	hydraulische
Entfernung zwischen zwei Scharreihen	cm	86	85	85	86	85	86	85
Typ der Scharen:	cm	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix	Active - Mix / Zero - Mix
Rahmenweite	cm	86	79	79	86	79	86	80
Empfohlene Zugleistung des Schleppers	PS	280 - 350	150 - 180	180 - 220	220 - 280	220 - 300	280 - 350	280 - 350
Typ des Rahmens		fest	fest	fest	fest	fest	fest	einklappbar
Gesamtgewicht**	kg	2 800 - 3180	1 800 - 2150	2 625 - 2980	2 700 - 3 080	3 360 - 3760	3 470 - 3 850	3 670 - 4 200

*je nach Bodenverhältnissen **je nach Maschinenausrüstung
