TERRASTRIP ZN

Reihengrubber für die Tiefenlockerung in Reihen

SPEZIELL ENTWORFENER REIHENGRUBBER FÜR EINE TIEFENLOCKERUNG BIS ZU 55 ZENTIMETERN

Der Reihengrubber TERRASTRIP ZN ist ein speziell entworfener Tiefengrubber, dessen Konstruktion von dem Tiefenlockerer TERRALAND abgeleitet ist. Der sehr robuste Rahmen ermöglicht eine Bodenbearbeitung in Reihen bis in eine Tiefe von 55 Zentimetern. Der Reihengrubber TERRASTRIP ZN wird in einer einklappbaren und einer festen Ausführung angeboten. Die feste Ausführung des Reihengrubbers TERRASTRIP ZN eignet sich für die Bearbeitung von Reihen mit einem Reihenabstand von 45–51 Zentimetern, die einklappbare Ausführung für in breiten Reihen angebaute Pflanzen mit einem Reihenabstand von 70-75 Zentimetern.

#

20-55 cm

#

3.5-5.6 m

#

300-460 PS

Haupteigenschaften

Reihengrubber für die Tiefenlockerung bis in eine Tiefe von 55 Zentimetern vor der Saat von in breiten Reihen angebauten Pflanzen.

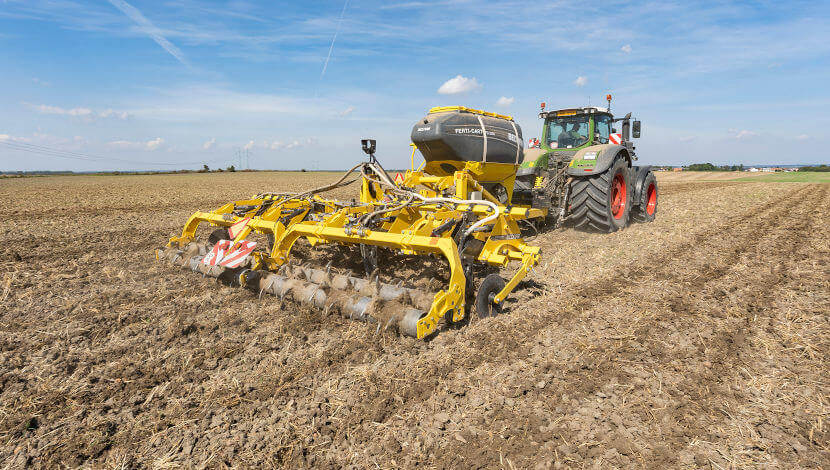

REIHENGRUBBER TERRASTRIP ZN

Ermöglicht eine Bodenbearbeitung in Reihen bis in eine Tiefe von 55 Zentimetern.

Die Maschine TERRASTRIP ZN ist eine einzigartige Kombination eines Tiefenlockerers und eines Reihengrubbers zur Tiefenlockerung für in breiten Reihen angebaute Pflanzen wie Mais, Sonnenblume, Raps, Zuckerrübe oder Soja. Die speziell entworfenen Schare und der robuste Rahmen ermöglichen eine Bodenbearbeitung bis in eine Tiefe von 55 Zentimetern.

REIHENGRUBBER TERRASTRIP ZN
ROBUSTE

Konstruktion aus dem hochfesten Stahl Alform.

Der Reihengrubber TERRASTRIP ZN ist auf einem robusten Rahmen aus dem hochfesten Stahl Alform gebaut. Dieses Material gibt dem Rahmen seine Robustheit und Festigkeit bei der Arbeit auch in der maximalen Arbeitstiefe von 55 Zentimetern.

VYSOKÁ ROBUSTNOST
REIHENBODENBEARBEITUNG

Bedeutet agronomische Vorteile.

Zu den Vorteilen der Bodenbearbeitung in Reihen gehören eine schnellere Erwärmung der bearbeiteten Bodenreihen, ihre Belüftung, eine Senkung der Wasser- und Winderosion, ein besseres Einsickern des Wassers im Vergleich mit einer Direktsaat und die Möglichkeit einer gezielten Einbringung von Mineral- oder gegebenenfalls organischem Dünger in die bearbeiteten Reihen.

REIHENBODENBEARBEITUNG
EINE MODELLREIHE

Vier verschiedene Ausführungen des Reihengrubbers TERRASTRIP ZN.

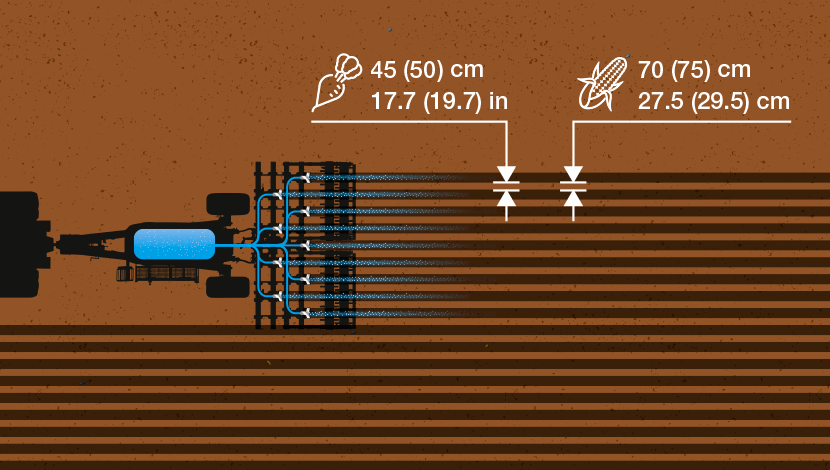

Für die Bodenbereitung für in breiten Reihen angebaute Pflanzen mit einem Reihenabstand von 70–80 Zentimetern eignet sich der Reihengrubber TERRASTRIP ZN 8/75. Er hat eine Arbeitsbreite von sechs Metern und ist mit zwei Scharreihen ausgerüstet, die auf einen Reihenabstand von 75 (70/80) cm eingestellt sind. Für eine Überführung wird die Maschine leicht in die Transportlage eingeklappt, wodurch sie eine Transportbreite von 3 Metern nicht übersteigt.

Die Zuckerrübe wird meistens mit einem Reihenabstand von 45–50 Zentimetern gesät. Die geeignete Wahl für die Bearbeitung dieser Reihen sind die nicht einklappbaren Reihengrubber TERRASTRIP ZN 8R/45, 8R/50 und 9R/51. Diese besitzen Schare, die in zwei Reihen zu je acht oder gegebenenfalls zu neun beim Modell 9R/51 angeordnet sind. Sie bearbeiten den Boden in Reihen mit einem Abstand von 45–50 cm, bzw. 51 cm beim Modell 9R/51.

Zpracování pásů pro kukuřici a slunečnici Zpracování pásů pro cukrovou řepu
EIN RAHMEN, ZWEI MÖGLICHKEITEN DER AUSRÜSTUNG

Der Reihengrubber TERRASTRIP kann mit zwei Schartypen besetzt werden.

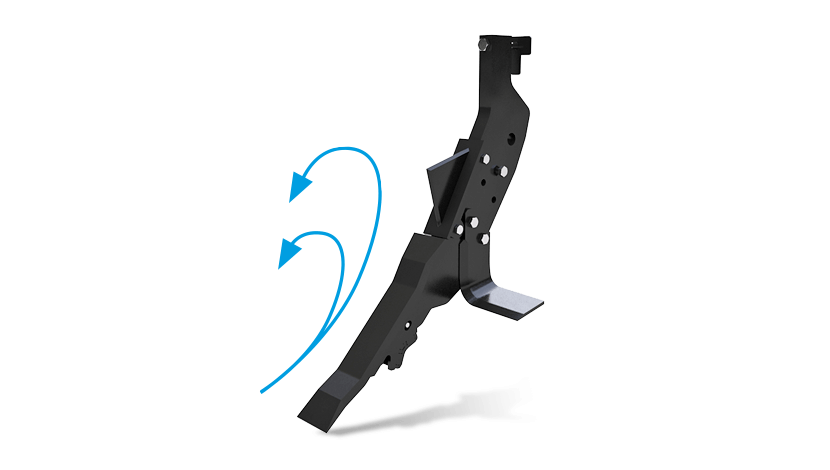

Für eine Tiefenlockerung
Die besondere Form der Schare Active-Mix lässt diese leicht in den Boden eindringen und hat vor allem einen ausgezeichneten Lockerungs- und Mischeffekt. In einer Überfahrt erfolgt eine Tiefenlockerung des Bodenprofils, eine intensive Vermischung und eine abschließende Glättung des Bodens.

Für eine Belüftung des Bodens ohne Vermischung
Die besonderen Schare Zero-Mix mit negativem Winkel ermöglichen ein Unterschneiden ohne ein aktives Mischen des Bodens. Diese Arbeitsoperation eignet sich für das Aufbrechen verdichteter Bodenschichten, die Belüftung des Bodenprofils und die Schaffung der richtigen Bodenverhältnisse in den bearbeiteten Reihen. Für eine perfekte Rückverfestigung besitzt Terrastrip ZN einen schweren Stahlpacker Cutpack.

Radlice Active-Mix ZERO_MIX
ZWEI EINSTELLUNGSMÖGLICHKEITEN DER TIEFE

Für die Einbringung des Düngers.

Die Bodenlockerung sollte mit einer Düngung in das Bodenprofil direkt in die Wurzelzone der Pflanzen verbunden werden. Der Dünger wird direkt in die bearbeiteten Reihen eingebracht. Der Dünger kann in verschiedene Tiefen abgelegt werden. Die aufgelockerten und gedüngten Reihen sind ideal für ein reiches Wurzelsystem.

DVĚ MOŽNOSTI NASTAVENÍ HLOUBKY
DÜNGERAUSBRINGUNG

Schonen Sie den Boden und sparen Sie Zeit und Geld durch nur eine Überfahrt.

Der aufgesattelte Frontbehälter FERTI-BOX FB_F ist für die Vorratsdüngung direkt in das Bodenprofil bestimmt und bietet ein Volumen von 1900–2200 Litern. Der Dünger wird aus dem Frontbehälter pneumatisch in den Verteilerkopf auf dem Reihengrubber transportiert.

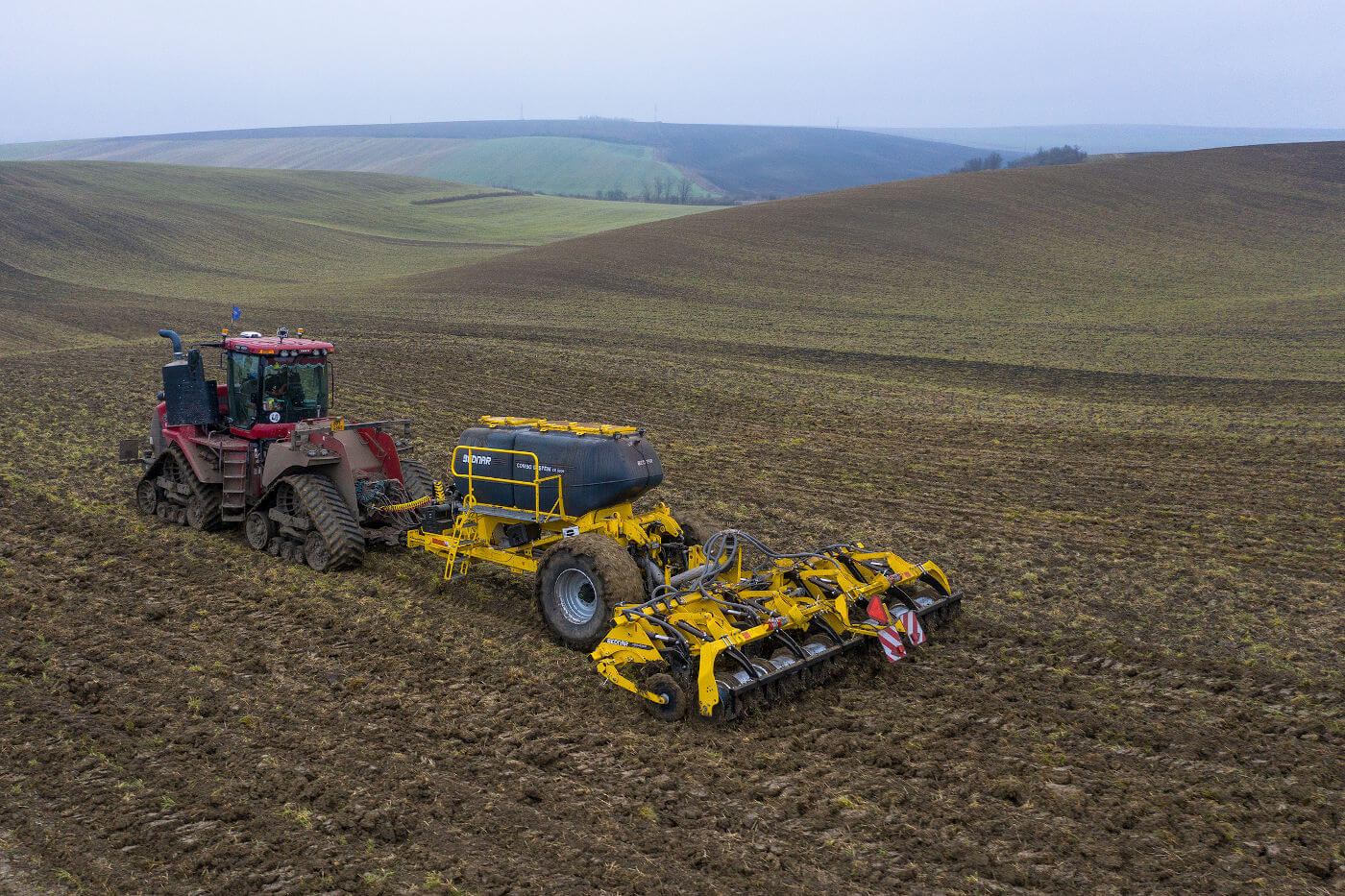

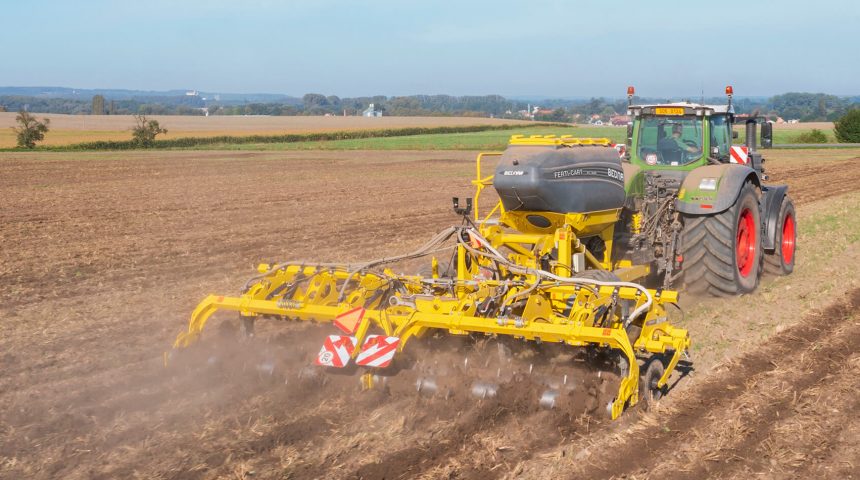

Der gezogene Vorratswagen FERTI-CART FC bietet ein Volumen des Behälters von 3500 Litern. Die große Neigung des Vorratsbehälters ermöglicht es, auch weniger guten Dünger auszubringen. Der Reihengrubber TERRASTRIP ZN wird leicht über den Dreipunkt-Kraftheber an den Wagen angekuppelt.

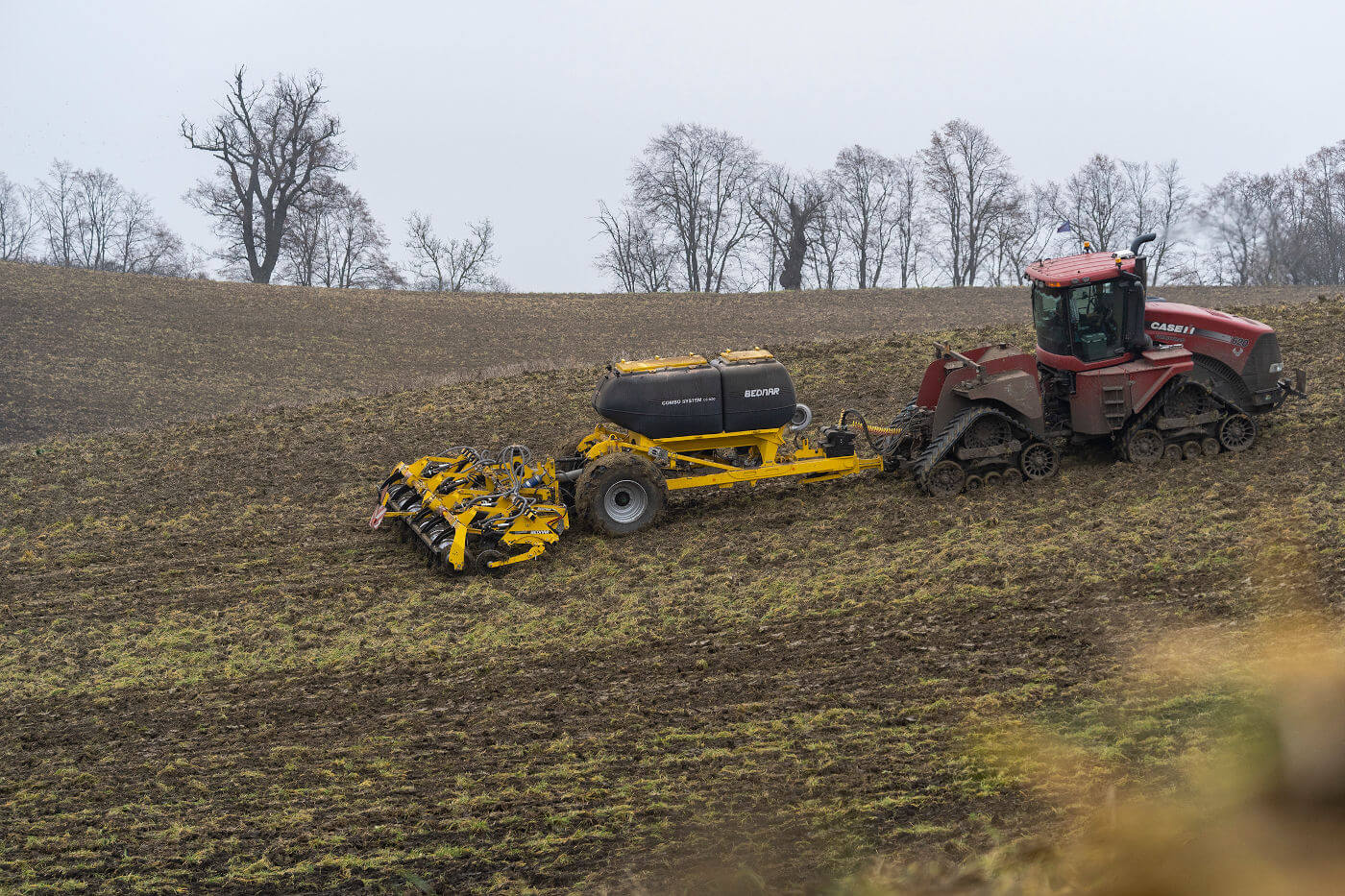

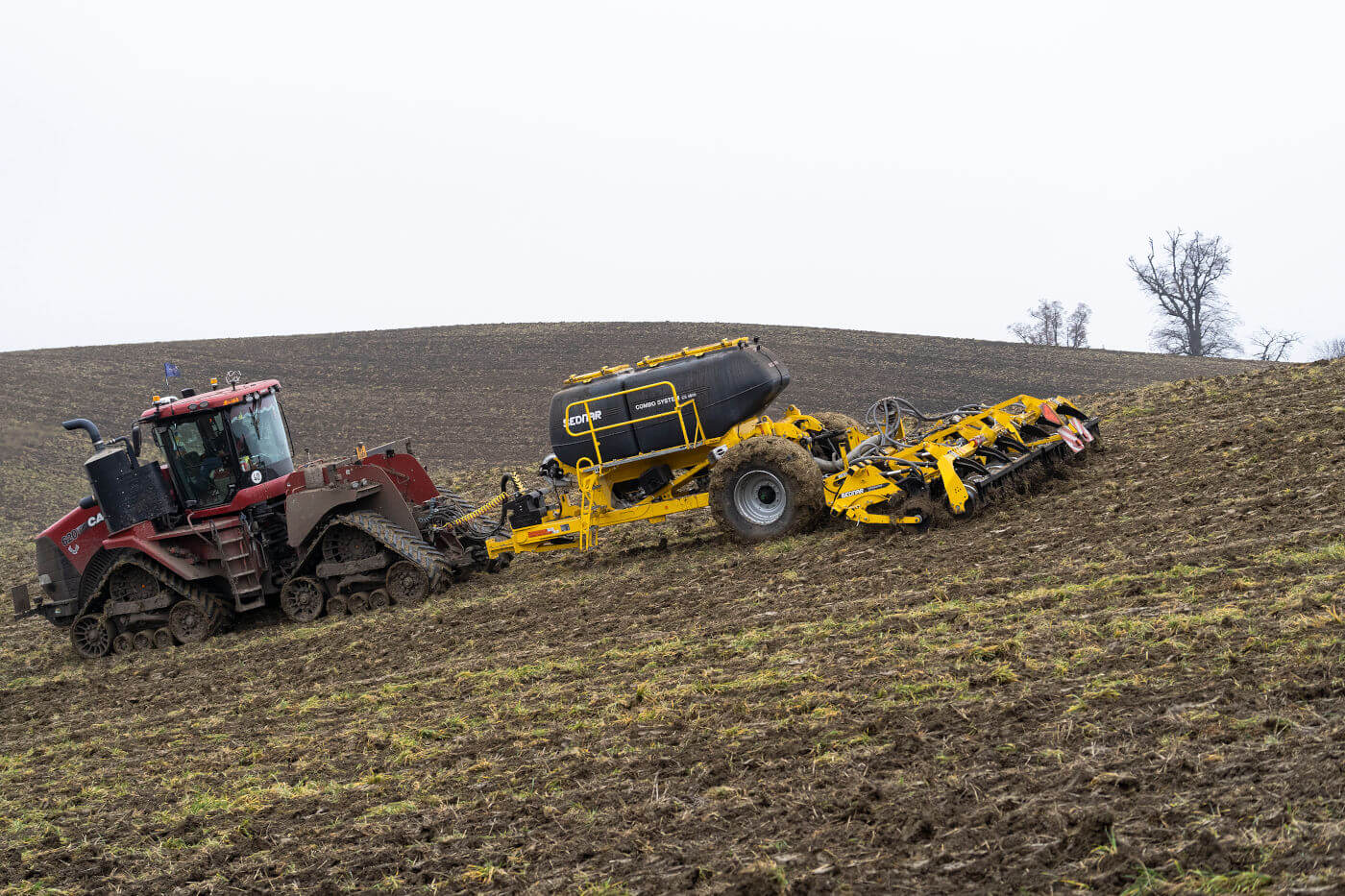

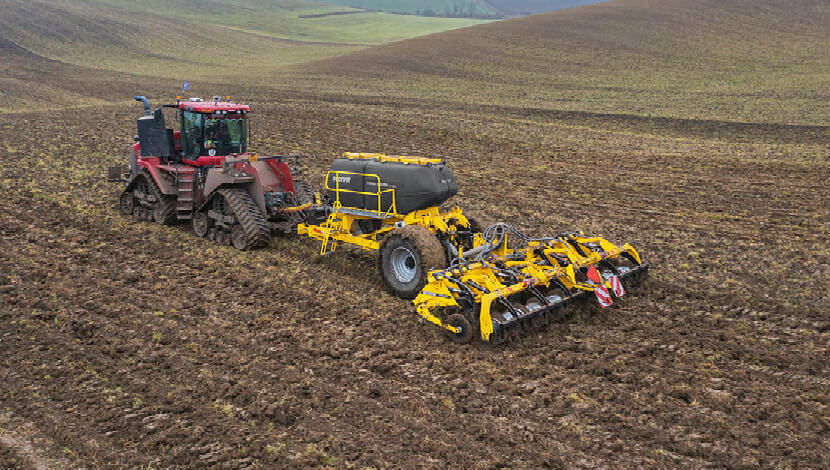

Der gezogene Zweikammer-Vorratswagen COMBO SYSTEM CS hat ein Volumen des Behälters von 5000 Litern. Der Reihengrubber wird an den Dreipunkt-Kraftheber des Wagens angekuppelt. Die Ausführung des Vorratsbehälters mit zwei Kammern ermöglicht die Ausbringung von zwei verschiedenen Düngertypen in einer Überfahrt.

FERTI-BOX_FB_F FERTI-CART FC COMBO SYSTEM CS

GEFÄLLT IHNEN DIESE MASCHINE? HABEN SIE EINE FRAGE?

Kontaktieren Sie uns oder wenden Sie sich gleich an den nächsten Vertragshändler.



Kontaktieren Sie uns Vertragshändler finden

Beschreibung der Maschine

Kurz und übersichtlich: die wichtigsten Teile des Tiefenreihengrubbers.

TERRASTRIP ZN Tiefenreihengrubber

Schauen Sie sich Ihre zukünftige Maschine an.

# # # # # # #

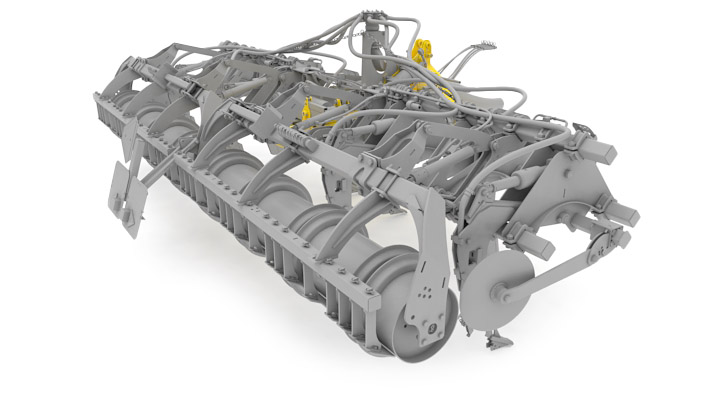

Dreipunktaufhängung

Leicht an den Dreipunkt-Kraftheber des Traktors ankuppelbar. Kraftheber der Kategorie III/IV.

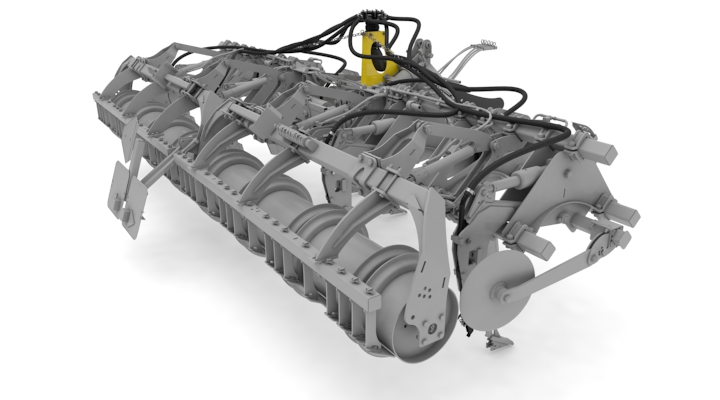

Verteilerkopf

Der Verteilerkopf verteilt den auszubringenden organischen oder Mineraldünger gleichmäßig in die Schläuche zu den einzelnen Arbeitsgeräten.

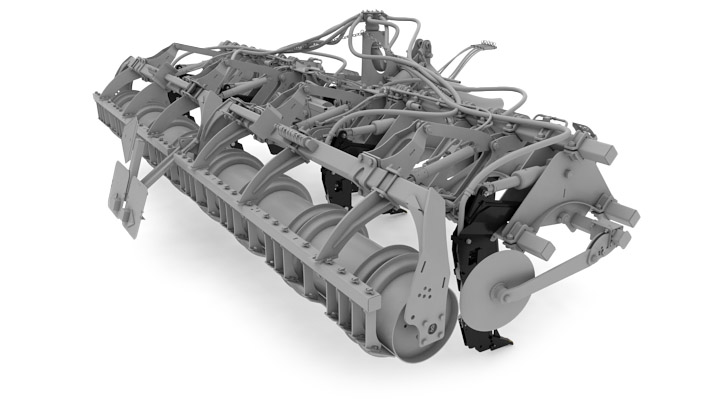

Meißelsektion

Die Anordnung der Meißelsektion garantiert einen ausgezeichneten Lockerungseffekt und eine Vermischung der Pflanzenreste mit dem Boden bis in eine Tiefe von 55 Zentimetern. Es werden zwei Schararten angeboten – für eine Tiefenlockerung oder zum Unterschneiden.

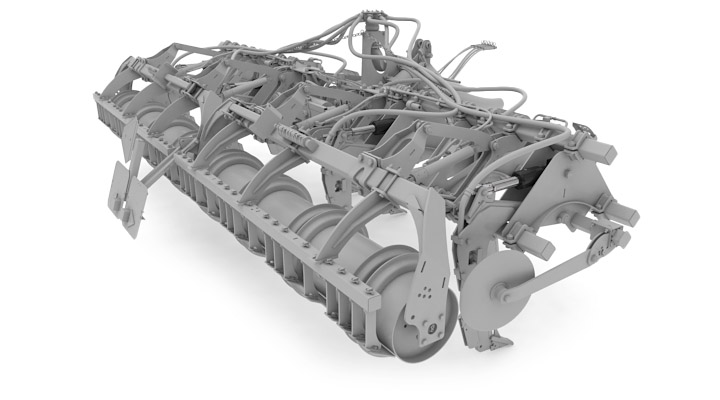

Scharsicherung

Jede Schar ist einzeln hydraulisch oder mechanisch mit einem Scherbolzen gesichert.

Seitenblende

Die Blende halten die bearbeitete Erde im Arbeitsbereich der Maschine, ohne dass seitliche Dämme entstehen könnten.

Hinter Packer

Es wird eine ideale feine Bodenstruktur geschaffen und es wird die Oberfläche des Bodens rückverfestigt, damit eine Verdunstung der Bodenfeuchtigkeit eingeschränkt wird.

TERRASTRIP ZN Tiefenreihengrubber

Schauen Sie sich Ihre zukünftige Maschine an.

# # # # # #
Dreipunktaufhängung

Leicht an den Dreipunkt-Kraftheber des Traktors ankuppelbar. Kraftheber der Kategorie III/IV.

Meißelsektion

Die Anordnung der Meißelsektion garantiert einen ausgezeichneten Lockerungseffekt und eine Vermischung der Pflanzenreste mit dem Boden bis in eine Tiefe von 55 Zentimetern. Es werden zwei Schararten angeboten – für eine Tiefenlockerung oder zum Unterschneiden.

Scharsicherung

Jede Schar ist einzeln hydraulisch oder mechanisch mit einem Scherbolzen gesichert.

Seitenblende

Die Blende halten die bearbeitete Erde im Arbeitsbereich der Maschine, ohne dass seitliche Dämme entstehen könnten.

Hinter Packer

Es wird eine ideale feine Bodenstruktur geschaffen und es wird die Oberfläche des Bodens rückverfestigt, damit eine Verdunstung der Bodenfeuchtigkeit eingeschränkt wird.

Unsere innovativen Technologien

MEISSEL UND FLÜGEL LONG-LIFE

Der Meißel ist an der Spitze und an der gesamten Abriebfläche mit Plättchen aus Sintercarbid bedeckt. Die Flügel haben im vorderen Teil Carbidblättchen, die die Abnutzung in der Breite minimieren und so für die gesamte Zeit eine konstante Form und selbstverständlich auch Funktionsfähigkeit erhalten. Die Scharen LONG LIFE haben eine bis zu 10× höhere Lebensdauer im Vergleich mit der Standardausführung. Sie garantieren eine gleichbleibende Arbeitstiefe und Qualität der Arbeit, ein besseres Eingraben und geringere Kosten und eine Zeiteinsparung für die Auswechslung der Werkzeuge.

MEISSEL UND FLÜGEL LONG-LIFE

GEZIELTE DÜNGUNG UND TIEFENLOCKERUNG IN EINER ÜBERFAHRT

Eine wirksame Weise, mit der ein ausreichender und ausgeglichener Nährstoffvorrat auch in den tieferen Schichten des Bodenprofils erreicht wird, ist die Profildüngung. Diese innovative Form der Einbringung des Düngers in Verbindung mit einer tiefen Bodenbearbeitung ist nicht nur wegen der Ergänzung der fehlenden Nährstoffe im Boden auf ein harmonisches Niveau empfehlenswert, sondern auch wegen der Verbesserung der Zugänglichkeit der Nährstoffe für die Pflanzen und für den positiven Einflusses auf das Wachsen des Wurzelsystems.

GEZIELTE DÜNGUNG UND TIEFENLOCKERUNG IN EINER ÜBERFAHRT

WAS SAGEN DIE LANDWIRTE DAZU?

„Wir nutzten die Möglichkeit, einen neuen Maschinentyp der Firma BEDNAR auszuprobieren. Dies war ein Tiefenlockerer TERRASTRIP mit passiven Arbeitsgeräten und einem bestimmten Reihenabstand von 45 cm mit der Möglichkeit der Einbringung von Dünger in das Bodenprofil. Wir bearbeiteten mit der Maschine in dem anspruchsvollen Jahr über 1000 ha und waren sehr zufrieden. Wir entschieden uns, die Maschine zusammen mit einem Vorratswagen für Dünger zu kaufen. Diese Methode der Bodenbearbeitung werden wir bei uns weiter entwickeln. Die Tiefenlockerung mit dem Terrastrip ZN im Herbst mit anschließender Dammbildung trug im Jahr 2019 zu erhöhten Erträgen bei Zuckerrübe und zu einem höheren Zuckergewinn bei. Die Erträge bei Zuckerrübe erhöhten sich mit der neuen Technologie der Bodenbearbeitung um 13,7 % oder 15,9 % (bei vergleichbarer Düngung).“

Ing. Jiří Sobota, Direktor der ZS Sloveč a.s., Sloveč (Kreis Nymburk, Tschechien)

Zubehör

Jeder Kunde hat andere Anforderungen an die Ausstattung der Maschine und ihren geplanten Einsatz. Deswegen ermöglichen wir Ihnen, Ihren Tiefenreihengrubber TERRASTRIP ZN genau so zusammenzustellen, wie Sie es brauchen.

Meisselsektion

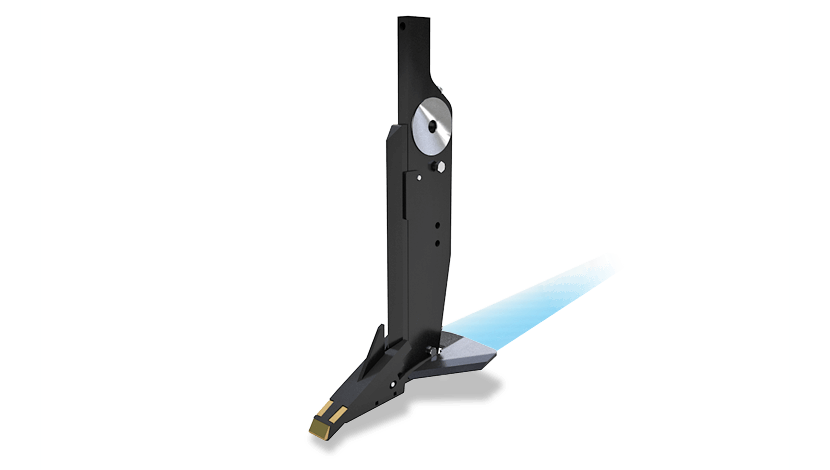

Scharen ZERO-MIX

Der negative Winkel ermöglicht ein Unterschneiden ohne ein aktives Vermischen bis in eine Tiefe von 55 Zentimetern. Der negative Winkel der Scharen vermischt den Boden nicht, es kommt zu einem intensiven Aufbrechen der verdichteten Schichten und zu einer Belüftung des Bodenprofils.

Scharen ZERO-MIXScharen ZERO-MIX

Scharen ACTIVE-MIX

Diese Scharen sind für eine intensive Tiefenlockerung bis zu 55 Zentimetern bestimmt. Die Schar Active-Mix bricht den Boden auf, lockert ihn intensiv auf und vermischt ihn mit den Ernteresten.

Scharen ACTIVE-MIXScharen ACTIVE-MIX

Sonstige

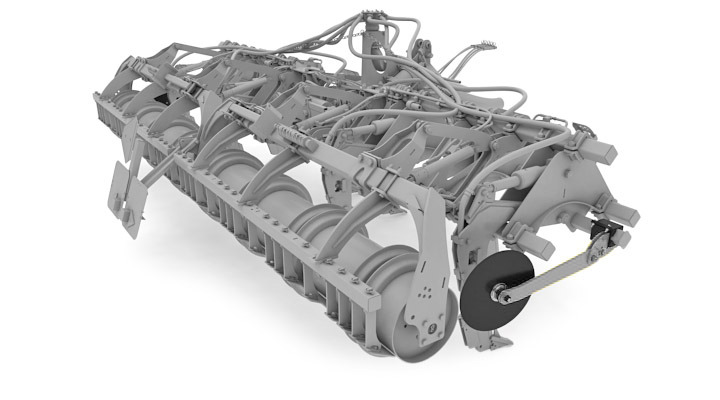

Zusatzteile Seitenbleche

Die Bleche halten die bearbeitete Erde im Arbeitsbereich der Maschine, ohne dass seitliche Dämme entstehen könnten.

Zusatzteile SeitenblecheZusatzteile Seitenbleche

Walzen und Packer

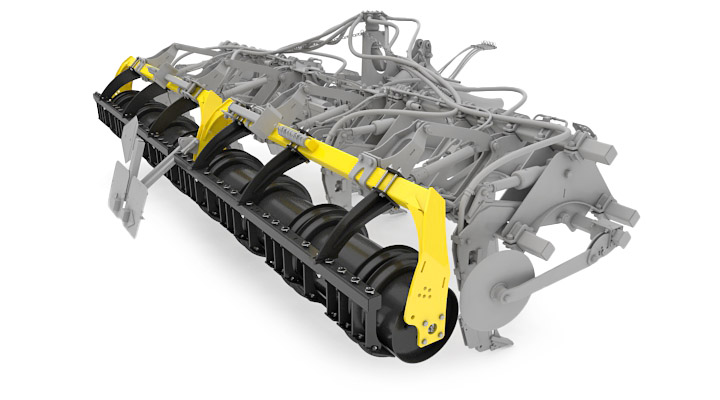

DOPPELSTACHEL-Packer

Die hinteren Doppelpacker mit einem Durchmesser von 245 mm haben Stacheln, die sich gegenseitig überdecken. Die Überdeckung der Stacheln hat einen Selbstreinigungseffekt der Walzen zur Folge. Die Maschine kann auch unter den schwersten Bedingungen ohne Verstopfung arbeiten. Die Walzen können verschoben werden, z.B. in steinigen Böden. Gewicht des Packers 157 kg/m. Der Packer kann mit den Scharen Active-Mix genutzt werden.

DOPPELSTACHEL-PackerDOPPELSTACHEL-Packer

CUTPACK-Packer + Abstreicher

CUTPACK ist ein schwerer Stahlpacker mit hoher Schneidfähigkeit und einer ausgezeichneten Rückverdichtung. Der Packer eignet sich für schwere Böden. Durchmesser des Packers 630 mm. Gewicht des Packers 222 kg/m. Der Packer kann mit den Scharen Zero-Mix genutzt werden.

CUTPACK pěchCUTPACK pěch

KONFIGURIEREN SIE SICH IHRE
TERRASTRIP ZN Tiefenreihengrubber

Sie sind Ihrer neuen Maschine wieder einen Schritt näher gekommen.
Sie können das gesamte Zubehör in unserem Konfigurator ausprobieren oder mehr darüber im Prospekt lesen.

Konfigurieren

AGRONOMISCHER RATGEBER

REIHENBODENBEARBEITUNG
Die Bedeutung einer Bearbeitung des Bodens zu dessen Schutz besteht in dem positiven Einfluss auf die Bodenstruktur, der Senkung des Risikos einer Wasser- und Winderosion, dem Umgang mit der organischen Masse im Boden, der Senkung des Verdunstens von Bodenfeuchtigkeit und der erhöhten Aktivität der Mikroorganismen im Boden, die dem ausgeglichenen Gehalt an einigen Elementen im Boden förderlich sind, insbesondere Stickstoff (N) und Kohlenstoff (C). Aus wirtschaftlichem Gesichtspunkt ermöglichen die Bodenschutztechnologien eine Bodenbearbeitung mit einer niedrigeren Anforderung an die Zugleistung des Schleppers, woraus die Einsparung von Treibstoff folgt.

Mehr über die Technologie Strip-Till

Technische Daten

Die Tabelle kann durch seitliches Blättern navigiert werden.
TERRASTRIP ZNZN 8R/45 ZN 8R/50 ZN 9R/51ZN 8/70-75
Arbeitsbreitem3,6 44,65,6
Transportbreitem4,154,154,73
Transportlängem3,53,53,53,4
Transporthöhem2,72,72,73
Anzahl der SchärchenSt.8898
Arbeitstiefe der Scharen*cm20 - 5520 - 5520 - 5520 - 55
Abstand der Scharencm45505170 - 75
Typ der Scharen:Active - Mix / Zero - MixActive - Mix / Zero - MixActive - Mix / Zero - MixActive - Mix / Zero - Mix
Rahmenweitecm80808080
Empfohlene Zugleistung des SchleppersPS300 - 400300 - 400300 - 400300 - 460
Typ des Rahmensfestfestfesteinklappbar
Gesamtgewicht**kg3 230 - 4 3003 650 – 4 2503 650 - 4 2504 290 - 4 890

*je nach Bodenverhältnissen **je nach Ausrüstung
