Casa Coltivazione del suolo Erpice rotante KATOR KN Erpice rotante

ERPICE ROTANTE PER UNA COLTIVAZIONE PRECISA DEL TERRENO

Il KATOR KN è una serie di modelli di erpici rotanti portati con parti di lavoro attive. L’erpice rotante è particolarmente adatto per la coltivazione del letto di semina in terreni impermeabili, duri, asciutti e pesanti. In una sola passata sono garantiti ottimi risultati di lavoro e letti di semina preparati di qualità.

25 cm

3-8 mt

70-430 hp

Proprieta' chiavi

Un erpice rotante per una coltivazione del profilo del suolo uniforme e una preparazione del letto di semina di qualità, soprattutto in terreni pesanti, duri e asciutti.

Stai cercando un erpice rotante?

Dai un'occhiata alle nostre 3 diverse linee

KATOR KN_L

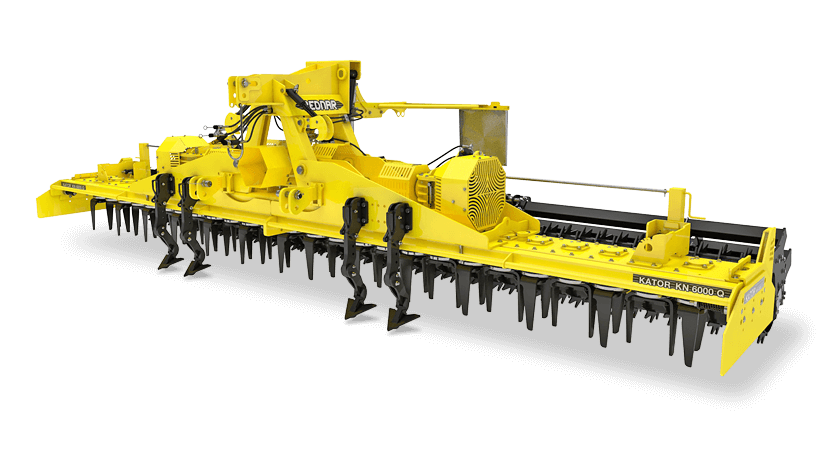

KATOR KN

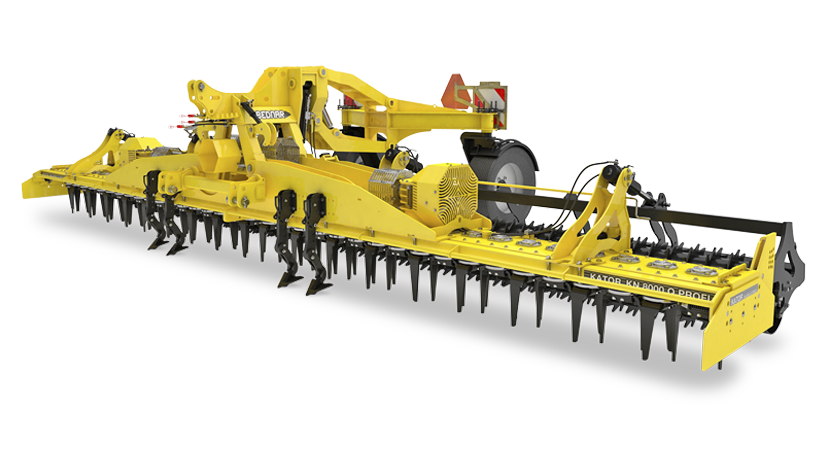

KATOR KN_PROFI

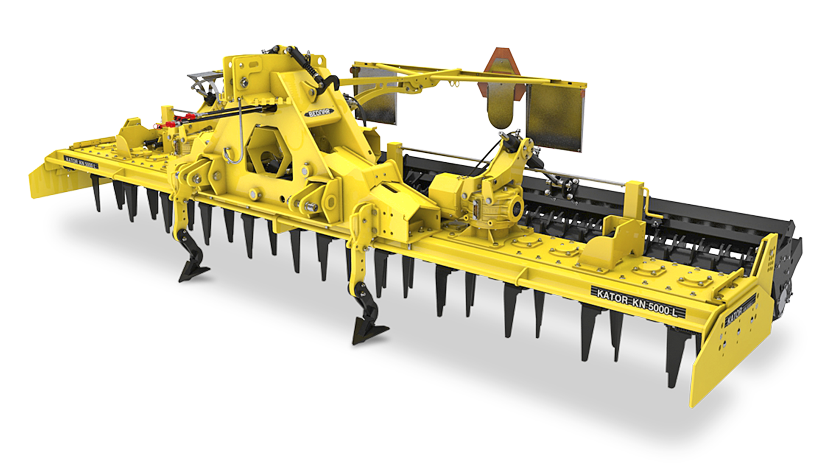

KATOR KN_L è la nostra linea base di erpici rotanti, disponibile con larghezze di lavoro da 3 a 5 metri. Con una distanza tra i rotori di soli 22,5 cm, offre un’eccellente frantumazione delle zolle e una precisa preparazione del terreno per un impianto ottimale delle piante. Questa macchina offre la migliore combinazione di affidabilità, efficienza e leggerezza per una facilità d’uso e una preparazione del terreno di qualità.

KATOR KN rappresenta la nostra classe “media”. Questa macchina è disponibile in larghezze di lavoro da 3 a 6 metri e soddisfa gli standard BEDNAR: design robusto, elevato numero di rotori per metro per una coltivazione di qualità del terreno e opzioni intelligenti per adattare la macchina alle esigenze dei clienti (sistema QUICK-CHANGE, regolazione idraulica). KATOR KN è dotata di una trasmissione robusta che resiste all’uso intensivo, alla preparazione del terreno per le patate o ai terreni pesanti.

KATOR KN_PROFI rappresenta la linea di livello superiore di BEDNAR. Questa linea offre macchine con larghezze di lavoro da 6 a 8 metri e senza compromessi: trasmissione solida, sistema di raffreddamento dell’olio esterno, telaio altamente robusto e protezione dal pietrisco di qualità per un utilizzo senza problemi nelle condizioni più impegnative. La distanza tra i rotori di 22,5 cm offre una frantumazione delle zolle di alta qualità e l’ampia gamma di opzioni disponibili (sistema QUICK-CHANGE, assale di trasporto) offre una macchina professionale adatta agli agricoltori con esigenze elevate.

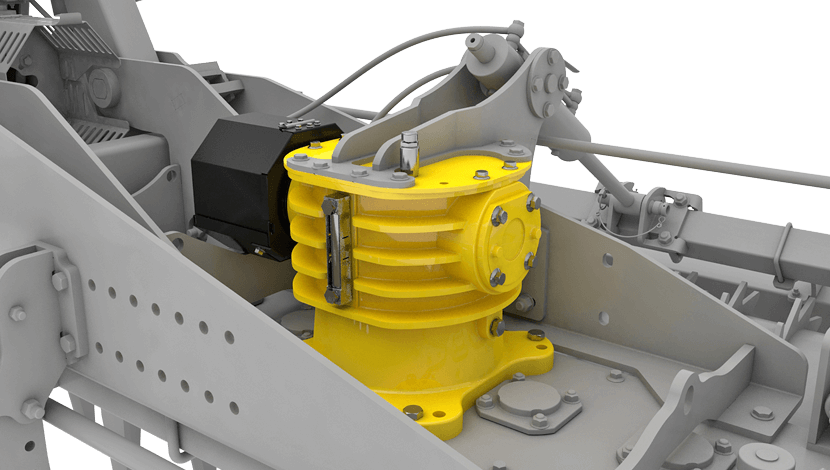

CAMBIO ROBUSTO

Per una trasmissione di potenza perfetta.

L’albero centrale è la parte principale dell’erpice rotante e il componente più utilizzato. Il collegamento tra la corona piena con cassa dei rotori con un albero centrale ridotto (75 mm) prevede un perfetto trasferimento di forza tra il cambio e la cascata di ruote dentate.

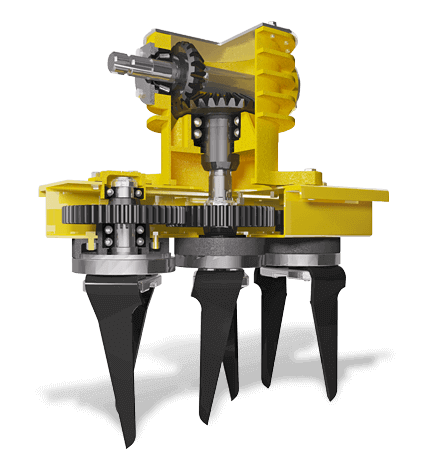

UN ROTORE, TRE CUSCINETTI

Un design che nessun altro offre.

Ogni rotore è dotato di tre cuscinetti (l’albero è per lo più circondato da cuscinetti). Questo sistema garantisce una perfetta stabilità del rotore e protegge gli ingrananggi , alberi e guarnizioni da eventuali danni. Nessun altro concorrente offre tre cuscinetti per rotore.

SOSTITUZIONE RAPIDA DELLA LAMA

Facile sostituzione senza la necessità di attrezzi speciali.

Una sostituzione della lama facile e veloce. Basta estrarre la coppiglia, rimuovere il perno e sostituire la lama. È un sistema progettato per essere utilizzato senza strumenti e attrezzature speciali.

*disponibile solo per i modelli KN e KN_PROFI

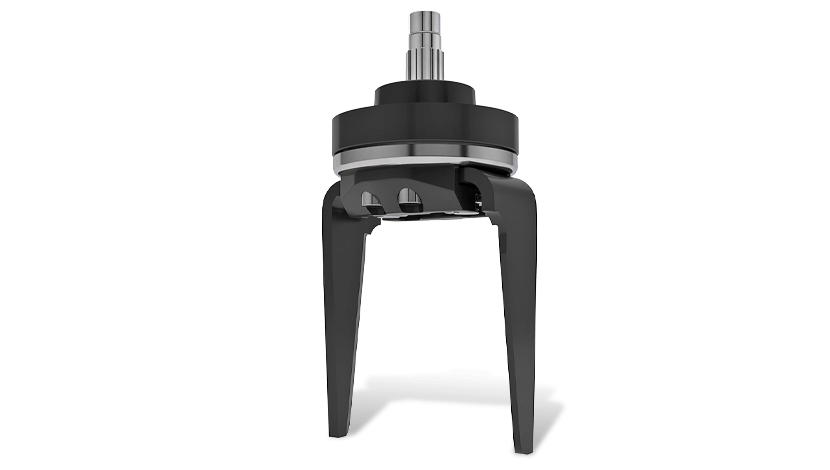

PROTEZIONE CONTRO LE PIETRE

Evitare danni al rotore.

La speciale attrezzatura “STONE” evita che i sassi penetrino o si attacchino tra la flangia del portalama e il rotore. Il supporto del cuscinetto e il coperchio sono realizzati in un unico pezzo. Il coperchio è avvitato al telaio della macchina e l’albero ruota all’interno del coperchio. In questo modo, nessun oggetto estraneo che potrebbe danneggiare la guarnizione o il cuscinetto può entrare nell’area del rotore.

UN GRANDE NUMERO DI ROTORI PER METRO DI LARGHEZZA DI LAVORO

Terreno perfettamente coltivato.

La disposizione di piegatura dell’erpice rotante BEDNAR KATOR offre solo 22,5 cm tra i rotori. Un numero maggiore di rotori per metro di larghezza di lavoro migliora lo sbriciolamento del terreno.

UN GRANDE NUMERO DI ROTORI PER METRO DI LARGHEZZA DI LAVORO

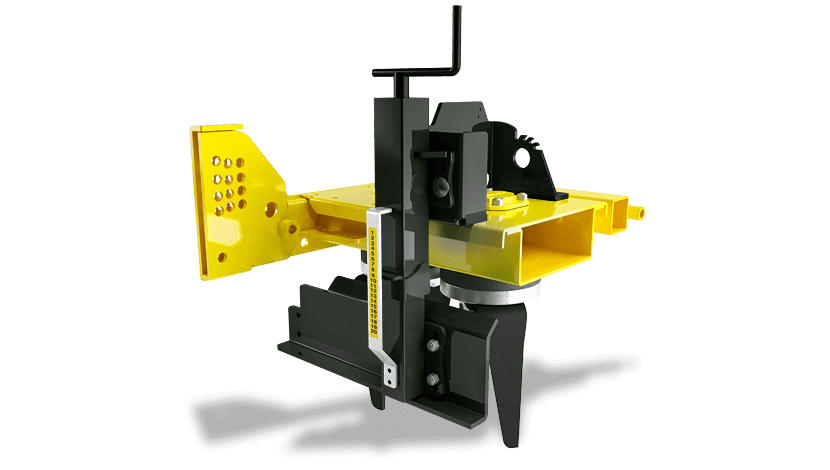

BARRA DI LIVELLAMENTO

Previene l'intasamento e la creazione di onde.

La barra livellatrice posteriore è molto vicina ai rotori. Questo design è migliore per una maggiore qualità del livellamento del terreno (una maggiore distanza tra il rotore e la barra livellatrice posteriore crea onde).

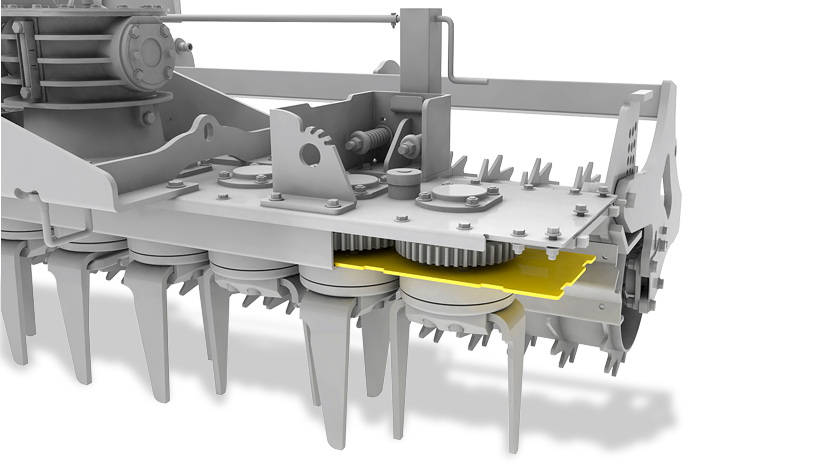

HIGHLY ROBUST FRAME

Stronger than in any other competing machine.

The bottom part of the main frame of the gearbox cascade of gearwheels is made of steel with a thickness of 12 mm. The main gearbox is not filled with oil but with a highly viscose grease that ensures reliable lubrication of the gearwheels. Also, the risk of oil leak into soil is eliminated in case of tub damage, such as puncture.

Spodní část hlavního rámu převodové kaskády ozubených kol je vyrobena z oceli o tloušťce 12 mm. Hlavní převodovka není naplněna olejem, ale vysoce viskózním mazivem, které zajišťuje spolehlivý chod ozubených kol. V případě poškození vany, například při průrazu, tak je eliminováno riziko úniku oleje do půdy.

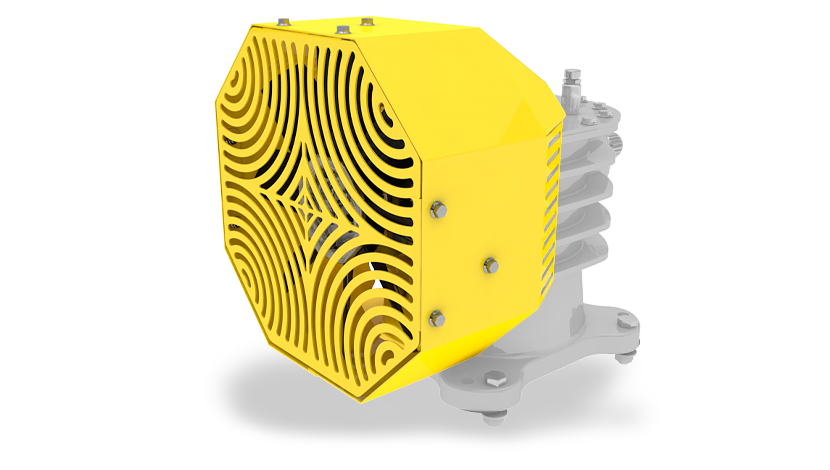

EXTERNAL GEARBOX COOLING

A quiet operation, a long-lasting engagement.

The KATOR KN 6000 model and the KN_PROFI model series can be equipped with external gearbox oil cooling for intense long-lasting operation without overheating.

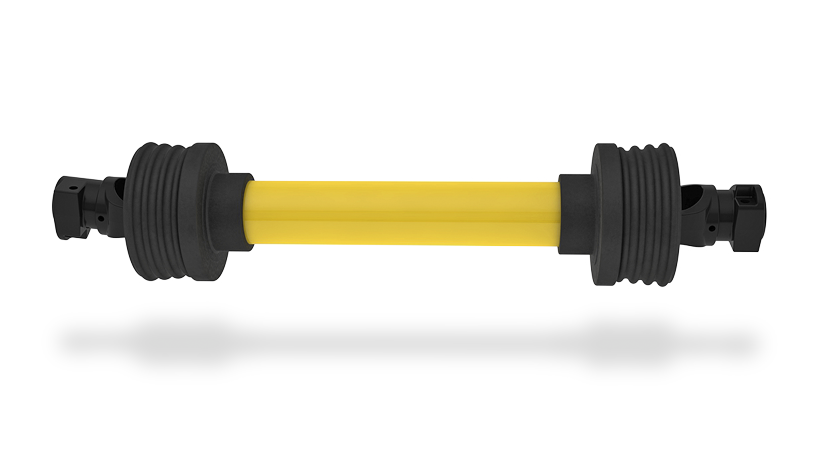

HIGH-QUALITY CARDAN SHAFT

By Walterscheid.

The KATOR KN rotary harrows have high quality cardan shafts by Walterscheid in various dimensions according to the model.

SEI INTERESSATO A QUESTA MACCHINA? HAI UNA DOMANDA?

Non esitare a contattarci o a trovare il rivenditore per la tua zona.

Contattaci Trova un concessionario

Descrizione macchina

Un riassunto delle principali parti di lavoro dell’erpice rotante.

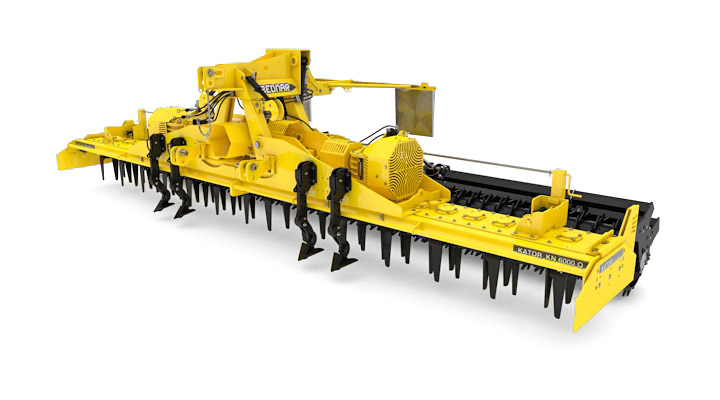

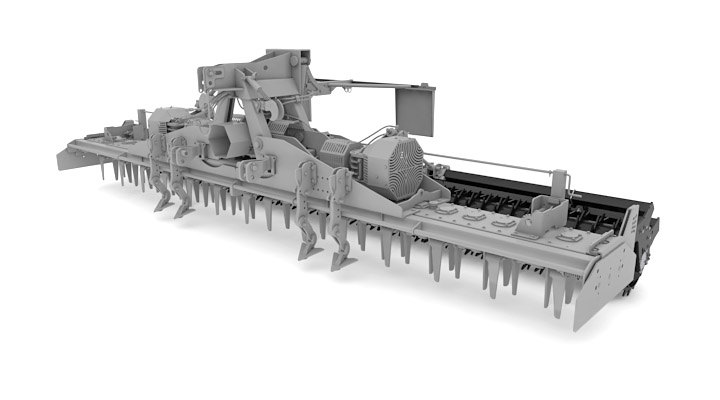

KATOR KN Erpice rotante

Dai un occhiata alla tua futura macchina .

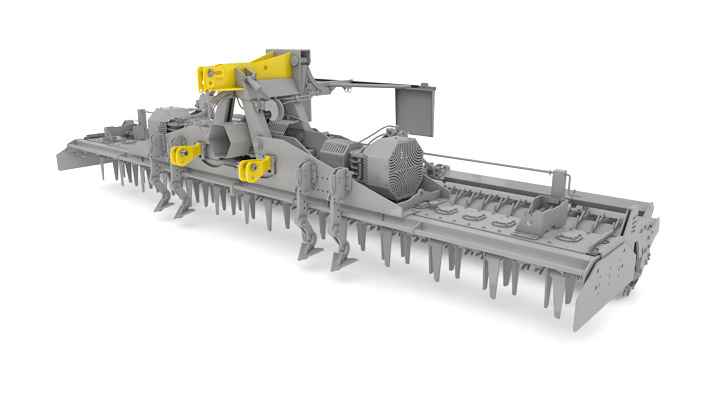

Attacco a tre punti

Facile collegamento all’attacco a tre punti del trattore.

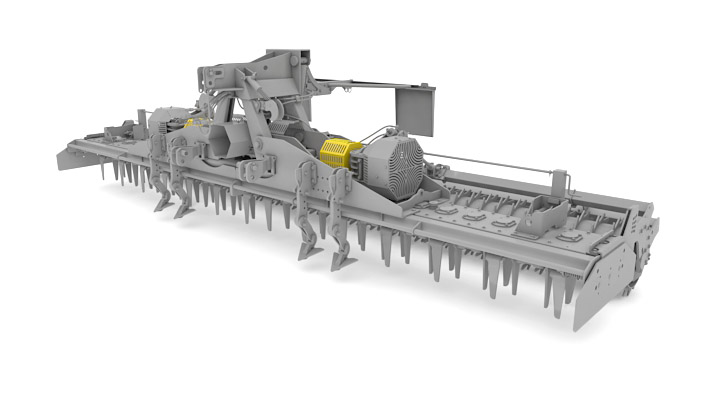

Connessione cardanica

Collegamento cardanico al veicolo trainante.

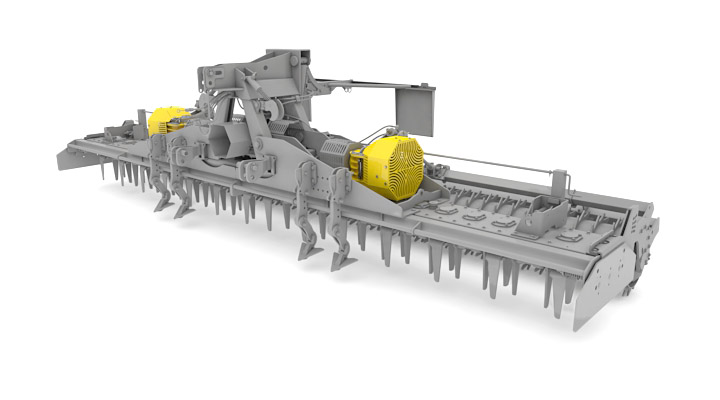

Trasmissione

Cambio robusto per una perfetta trasmissione della potenza.

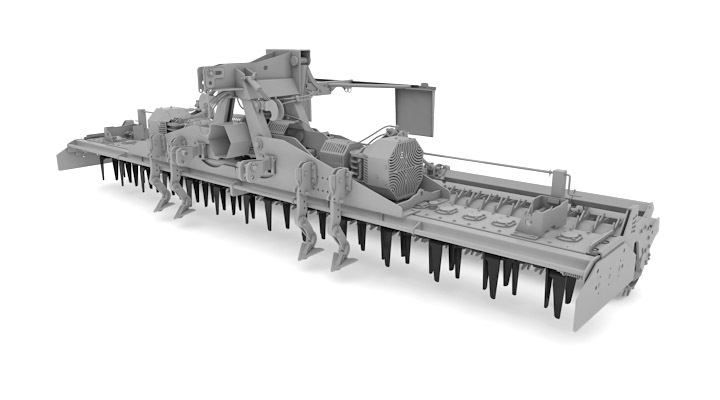

Rotore con punte

Gli arpioni rotanti offrono un sistema di facile sostituzione della lama per un cambio semplice e veloce in caso di usura o danneggiamento.

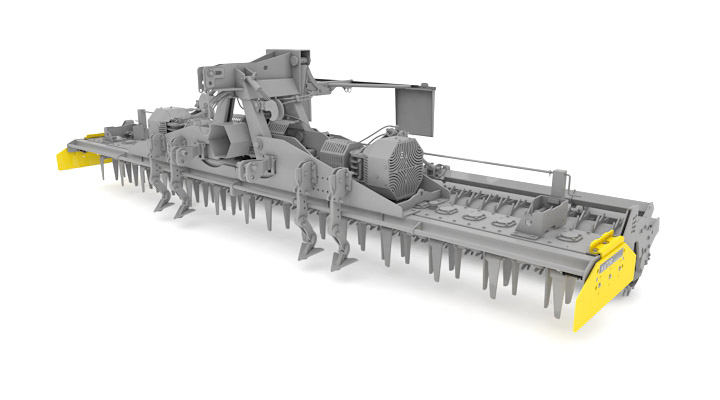

Schermo laterale

Mantiene il terreno coltivato lungo la larghezza di lavoro senza il rischio di formazione di creste laterali.

Rulli packers

Fornire compattazione inversa e chiusura del profilo del suolo per una ridotta evaporazione dell’umidità del suolo.

Le nostre technologie innovative

UN ROTORE, TRE CUSCINETTI

Ogni rotore è dotato di tre cuscinetti (l’albero è per lo più circondato da cuscinetti). Questo sistema garantisce una perfetta stabilità del rotore e protegge ruote dentate, alberi e guarnizioni da eventuali danni. Il sistema garantisce una perfetta stabilità del rotore e un’assoluta protezione dalla polvere. Nessun altro concorrente offre tre cuscinetti per rotore.

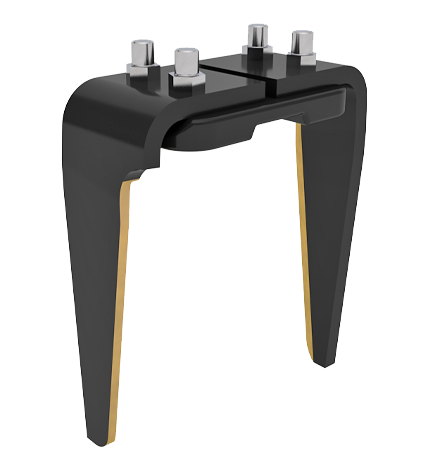

CARBIDE KNIVES FOR HIGHER RESISTANCE

We recommend choosing the LONG-LIFE blades with carbide tips for higher resistance when used in rocky soils or extremely heavy soils.

COSA HANNO DA DIRE GLI AGRICOLTORI?

“Abbiamo iniziato a utilizzare l’erpice rotante BEDNAR KATOR KN 7000 Q PROFI nella nostra azienda agricola per la coltivazione del terreno in condizioni difficili e in campi difficili da coltivare. Abbiamo testato cosa può fare la macchina e secondo me è una macchina di alta qualità. Grazie all’elevato numero di rotori per metro di larghezza di lavoro la frantumazione delle zolle è molto migliore. Sono molto soddisfatto della macchina e quindi abbiamo acquistato anche un altro erpice rotante BEDNAR con una larghezza di lavoro di 8 metri.”

Alana Tamburini,
un proprietario della macchina, Alfonsine (Italia)

Accessori

Sappiamo che ognuno ha requisiti diversi per l’equipaggiamento opzionale della macchina e il suo uso previsto. Pertanto, puoi personalizzare la tua erpice rotante KATOR KN in base alle tue esigenze.

Rulli

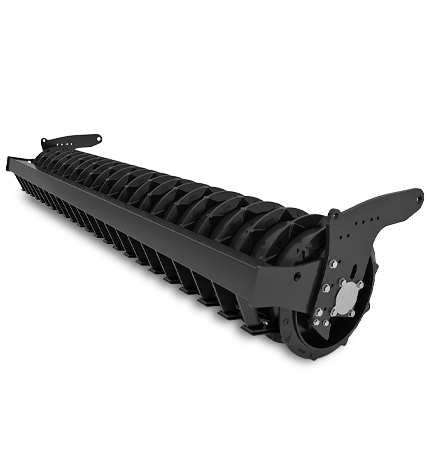

Rullo trapezoidale

Il rullo trapezoidale è per uno sgretolamento preciso e fine del terreno, un rullo ideale per terreni da leggeri a medio pesanti. Il rullo include i raschietti. Diametro rullo 500 mm. Peso 125 kg/m.

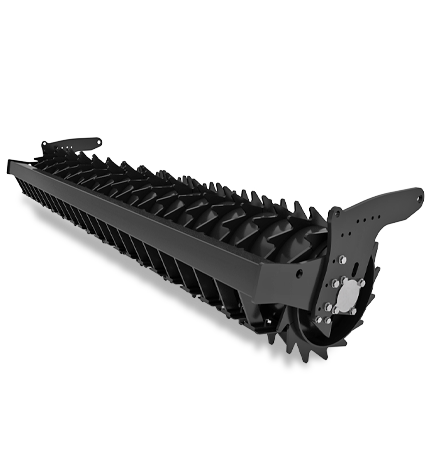

Rullo packer

Rullo packer con ottimo effetto di sbriciolante, adatto a terreni pesanti. Il rullo include raschietti. Diametro rullo 550 mm. Peso 110 kg/m.

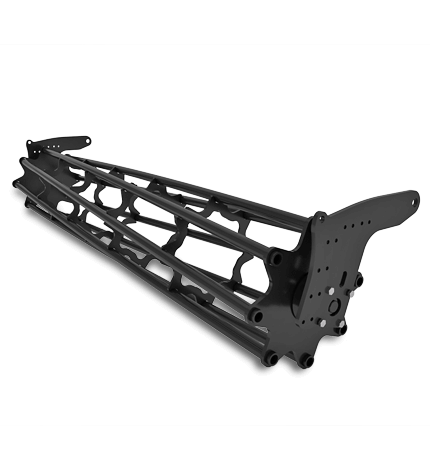

Rullo tubolare

Il rullo a gabbia è costituito da grossi tondini di acciaio con un buon effetto sbriciolante. Diametro packer 540 mm. Peso 65 kg/m.

Dotazioni anteriori

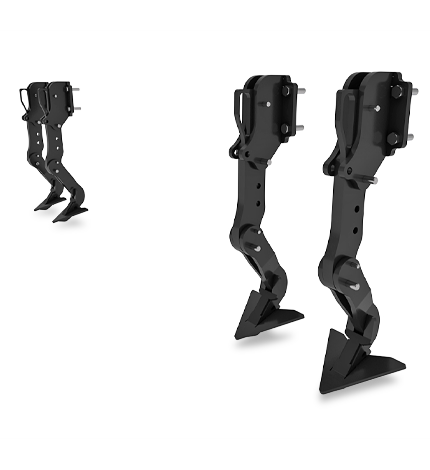

Rompitraccia (due coppie)

Viene utilizzato per allentare per lavorare le carreggiate create dal veicolo trainante. *Attrezzatura disponibile per i modelli KN_H e KN_PROFI.

Kypřič stop (dva páry)Kypřič stop (dva páry)

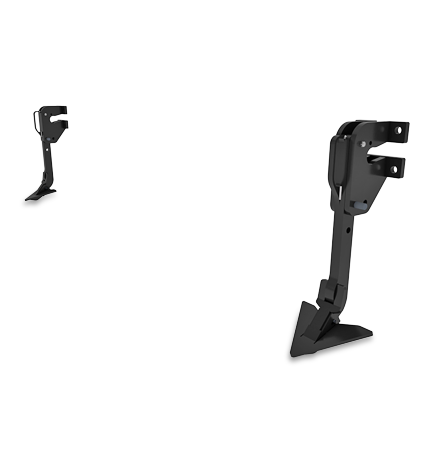

Rompitraccia (una coppia)

Viene utilizzato per lavorare le carreggiate create dal veicolo trainante.

Kypřič stop (jeden pár)Kypřič stop (jeden pár)

Altro

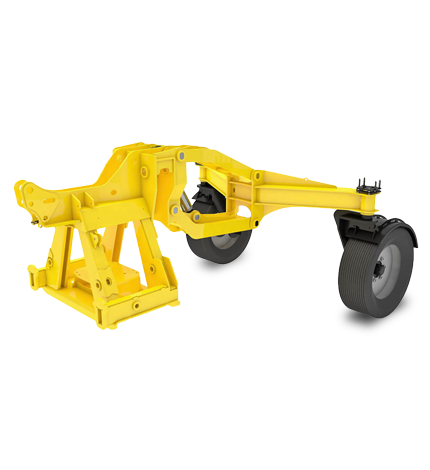

Asse di trasporto

Viene utilizzato per rimuovere il carico dall’attacco a tre punti del trattore e fornisce una migliore stabilità della macchina durante il trasporto. *Attrezzatura disponibile per i modelli KN_PROFI.

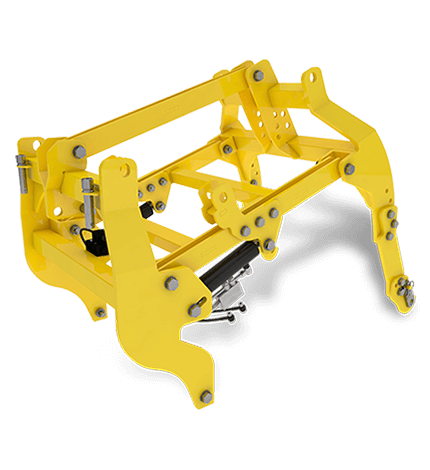

Aggregazione telaio

II telaio consente l’aggregazione con un’altra macchina trasportata come una seminatrice. *Attrezzatura disponibile per i modelli KN.

KATOR KN_agregacni_ramKATOR KN_agregacni_ram

CONFIGURA IL TUO
KATOR KN Erpice rotante

Sei un passo più vicino alla tua nuova macchina.
Puoi provare tutte le attrezzature nel nostro configuratore,
oppure nella brochure.

Configura Brochure

GUIDA AGRONOMICA

COLTIVAZIONE DL LETTO DI SEMINA
La preparazione del terreno è un’operazione importante per la formazione di un letto di semina uniforme ed equilibrato prima dell’insediamento della coltura. Ogni coltura, il campo richiede una preparazione del terreno diversa in base al clima, o alla data di coltivazione prescelta. Lo scopo della coltivazione del letto di semina è creare una struttura del terreno ideale , con uno strato inferiore più duro e uno strato superiore sciolto, per livellare il campo dopo le operazioni precedenti e per aprire, riscaldare e aerare il profilo del suolo per un’emergenza uniforme delle colture.

Sai come preparare correttamente il terreno?

Dati tecnici

La tabella può essere navigata scorrendo lateralmente.

KATOR KN_L		KN 3000 RL	KN 3500 L	KN 4000 L	KN 4500 L	KN 5000 L
Larghezza di lavoro	mt	3	3,5	4	4,5	5
Larghezza di trasporto	mt	3	2,3	2,3	2,3	2,3
Numero di rotori	nr	12	16	18	20	22
PTO shaft RPM	RPM	1000	1000	1000	1000	1000
Rotor RPM	RPM	320	338	338	338	338
Profondità di lavoro*	cm	25	25	25	25	25
Distance between rotors	cm	22	22,5	22,5	22,5	22,5
Blades size	mm	330x15	330x15	330x15	330x15	330x15
Potenza motore consigliata per il traino*	hp	70-160	100-230	110-230	130-230	130-230
Tipo di telaio		rigido	pighevole	pighevole	pighevole	pighevole
Massimo peso totale**	kg	1180-1350	1870-2130	1990-2280	2120-2440	2260-2600

La tabella può essere navigata scorrendo lateralmente.

KATOR KN		KN 3000 (Q)	KN 3500 (Q)	KN 4000 R(Q)	KN 4000 (Q)	KN 4500 (Q)	KN 5000 (Q)	KN 6000 (Q)
Larghezza di lavoro	mt	3	3,5	4	4	4,5	5	6
Larghezza di trasporto	mt	3,1	3,7	4,2	2,4	2,4	2,4	2,4
Numero di rotori	nr	12	14	16	18	20	22	26
PTO shaft RPM	RPM	750/1000	750/1000	750/1000	1000	1000	1000	1000
Rotor RPM	RPM	346/462	346/462	346/462	342	342	462	462
Profondità di lavoro*	cm	25	25	25	25	25	25	25
Distance between rotors	cm	24,5	24,5	24,5	22	22	22	22
Blades size	mm	330x15	330x15	330x15	330x15	330x15	330x15	330x15
Potenza motore consigliata per il traino*	hp	90 - 250	100 - 250	110 - 250	130-300	150-300	150-300	170-350
Tipo di telaio		rigido	rigido	rigido	pighevole	pighevole	pighevole	pighevole
Massimo peso totale**	kg	1610-1631	1843-1857	2041-2058	3356-3381	3524-3551	3710-3739	4044-4079

*dipende dalle condizioni del terreno **in base all’equipaggiamento della macchina

La tabella può essere navigata scorrendo lateralmente.

KATOR KN		KN 6000 (Q) PROFI	KN 7000 (Q) PROFI	KN 8000 (Q) PROFI
Larghezza di lavoro	mt	6	7	8
Larghezza di trasporto	mt	2,3	2,3	2,3
Numero di rotori	nr	26	30	36
PTO shaft RPM	RPM	750/1000	750/1000	750/1000
Rotor RPM	RPM	346/462	346/462	346/462
Profondità di lavoro*	cm	25	25	25
Distance between rotors	cm	22	22	22
Blades size	mm	330x15	330x15	330x15
Potenza motore consigliata per il traino*	hp	200-430	250-430	280-430
Tipo di telaio		pighevole	pighevole	pighevole
Massimo peso totale**	kg	4654-4689	5240-5282	5623-5673
