ATLAS AE_L

Широкозахватна дискова борона із великим діаметром дисків 620 × 6 мм

Конфігуратор Проспект
ATLAS AE_L
Домашня сторінка Oсновні види обробітку ґрунту Дискові борони ATLAS AE_L

ДИСКОВА БОРОНА ІЗ ВЕЛИКИМ ДІАМЕТРОМ ДИСКІВ І ПЕРЕВІРЕНОЮ СИСТЕМОЮ КРІПЛЕННЯ TWIN-DISC

Дискова борона ATLAS AE_L призначена для обробітку ґрунту з великою кількістю післяжнивних решток, передусім після збирання кукурудзи, соняшнику або озимого ріпаку. ATLAS AE_L оснащений дисками діаметром 620 × 6 мм, які встановлюються на стійці попарно (система TWIN-DISC). Дискова секція має унікальну конструкцію у формі літери «Х». Це інноваційне технічне рішення усуває бічний зсув агрегату, так званий дрифт.

#

4-16 см

#

12.4 м

#

500-650 к.с.

Ключові особливості

Широкозахватна дискова борона ATLAS AE_L із великим діаметром дисків 620 мм і Х-подібною конструкцією дискової секції (система X-PRECISE)

ПЕРЕВІРЕНЕ РІШЕННЯ

Перевірена система TWIN-DISC для максимальної прохідності.

ATLAS AE_L має унікальне комплектування дисками великого діаметра 620 мм із захистом за допомогою гумових сегментів. Диски працюють у парі на одній стійці (система TWIN-DISC). Завдяки такому рішенню збільшується відстань між окремими стійками (до 50 см). Це дає більше простору для проходження матеріалу. Якісна робота без ризику забивання агрегату навіть під час переробки великого об’єму органічної маси.

СИСТЕМА X-PRECISE

Дискова борона бездоганно повторює колію трактора.

Дискова борона ATLAS AE_L має дискові секції, розташовані у формі літери «X». Таке інноваційне технічне рішення врівноважує бічні сили й усуває бічний зсув агрегату, так званий дрифт, особливо під час роботи на схилах. Це дає змогу агрегату точно повторювати колію трактора. Центральний диск гарантує якісний обробіток у центральній частині агрегату й запобігає утворенню гребенів. Професійне рішення для роботи з максимальною точністю.

ГІДРАВЛІЧНЕ НАЛАШТУВАННЯ

Просте регулювання робочої глибини в базовій комплектації агрегату.

Робоча глибина дискової борони ATLAS AE_L налаштовується шляхом встановлення необхідної кількості вбудованих гідрокліпс на гідравлічні циліндри задніх прикочуючих котків, транспортної осі й опорних коліс.

НОВЕ КОНСТРУКТИВНЕ РІШЕННЯ

Для запобігання утворенню гребенів під центральною частиною агрегату.

ATLAS AE_L має асиметричний задній коток, що запобігає утворенню гребеня посередині й належним чином вирівнює ґрунт по центру агрегату. Опційно агрегат у центральній частині можна оснастити сегментами вирівнювальної планки Crushbar. Досконале рішення для якісного результату.

ВЕЛИКА ВІДСТАНЬ МІЖ СЕКЦІЯМИ

Для обробки великого об’єму маси без ризику забивання.

Завдяки своїм характеристикам ATLAS AE_L призначений для переробки великої кількості післяжнивних решток. У цій серії передбачено достатню відстань між окремими робочими секціями для безпроблемної роботи й усунення ризику забивання агрегату навіть у вологих умовах. Передній і задній ряди дискової секції розташовані на відстані 120 сантиметрів один від одного. Кліренс рами 65 сантиметрів забезпечує безпроблемну прохідність.

ВИНЕСЕНА ВПЕРЕД ТРАНСПОРТНА ВІСЬ

Сприяє ідеальному розподіленню ваги.

Широкозахватна дискова борона ATLAS AE_L має транспортну вісь, розміщену перед першим рядом дискової секції. Таке конструктивне рішення забезпечує ідеальний розподіл ваги агрегату й дає змогу збільшити робочу швидкість. Телескопічні бічні тяги допомагають стабілізувати агрегат і збалансувати зусилля в бічних рамах.

ДВІ БІЧНІ СКЛАДАНІ РАМИ

Перевірена концепція широкозахватних агрегатів BEDNAR із 2005 року.

Конструктивне рішення агрегату дає змогу зменшити кількість гідроциліндрів, через які може втрачатися тиск на бічні рами. Це рішення також сприяє зменшенню потрібної кількості точок змащення, знижує загальне зношування агрегату та спрощує управління як на полі, так і під час транспортування. Дискова борона не перевищує дозволеної транспортної ширини 3 м і висоти 4 м.

ВАС ЗАЦІКАВИВ ДАНИЙ АГРЕГАТ? ЗАЛИШИЛИСЬ ПИТАННЯ?

Зв’яжіться з нами або з дилером у вашому регіоні для отримання персональної консультації.

Зв’яжіться з нами! Знайти дилера

Oпис агрегата

Стислий і зрозумілий опис основних робочих органів широкозахватного дискового лущильника.

ATLAS AE_L

Погляньте на ваш майбутній агрегат.

# # # # # # # #
Гідравлічна стоянкова опора

Забезпечує легке й безпечне паркування агрегату.

Дишло

Гарантує безпечне розвертання агрегату в кінці поля і дає змогу складати бічні рами в напрямку вперед.

Винесена вперед транспортна вісь

Забезпечує ідеальний розподіл ваги та сприяє точному дотриманню заданої робочої глибини завдяки рівномірному тиску на бічні рами. Розмір транспортних шин: 600/50–22,5

Передні подвійні опорні колеса

Слугують для налаштування необхідної робочої глибини та гарантують відмінне слідування нерівностям рельєфу, включно з дотриманням заданої робочої глибини. Розмір опорних шин: 400/50–15.

Дискова секція

Дискова секція з зубчастими дисками або дисками спеціальної агресивної форми діаметром 620 мм і високою прохідністю завдяки системі кріплення TWIN DISC (два диски на одній стійці).

Сегмент вирівнювальної планки

Для вирівнювання поверхні ґрунту в центральній частині агрегату перед заднім котком можуть бути встановлені сегменти вирівнювальної планки Crushbar.

Задній коток

Задні котки використовуються для повторного закриття ґрунтового профілю. Асиметричний задній коток забезпечує досконале вирівнювання ґрунту в центральній частині агрегату й запобігає утворенню гребеня посередині.

НАШІ ІННОВАЦІЙНІ ТЕХНОЛОГІЇ

ЗАХИСТ СТІЙОК ГУМОВИМИ СЕГМЕНТАМИ

Система кріплення дисків Twin-Disc реалізовується через кріплення стійки до рами за допомогою гумових сегментів. Гумові сегменти поглинають удари, що утворюються під час обробітку ґрунту. При цьому агрегат працює швидко і не потребує технічного обслуговування навіть у дуже складних умовах. Гумові сегменти виготовлені з каучуку високої якості з довгим строком експлуатації.

СИСТЕМА КРІПЛЕННЯ ДИСКІВ TWIN-DISC

Одна стійка для двох дисків забезпечує високу пропускну здатність матеріалу навіть у складних умовах. Рослинні рештки можуть легко проходити через агрегат (велика кількість соломи, залишки після кукурудзи, органічні речовини, та інші).

X-ПОДІБНА СИСТЕМА ДИСКОВОЇ СЕКЦІЇ

Унікальне технічне рішення забезпечує точний рух агрегату за трактором. Завдяки цьому використовується вся робоча ширина сівалки, оскільки відсутній ефект дрейфування.

ПІДШИПНИКИ ДИСКІВ, ЩО НЕ ОБСЛУГОВУЮТЬСЯ

Кутові контактні кулькові підшипники закриті двома статичними та одним динамічним касетним ущільненням з чотирма ущільнювальними ребрами і працюють у суцільному металевому корпусі. Підшипники кріпляться до диска за допомогою 6 гвинтів. Їх великі розміри є гарантією безперебійної роботи.

ЩО КАЖУТЬ ФЕРМЕРИ?

«Ми обрали дискові борони ATLAS AE_L з кількох причин. Нам була потрібна машина з дисками великого діаметра для ефективного подрібнення та перемішування великих обсягів пожнивних решток та покривних культур, при цьому з достатньою відстаню між дисковими секціями для безперешкодного потоку матеріалу навіть у складних умовах. Ще одним важливим критерієм для нас була проста та надійна конструкція без зайвих компонентів, які часто схильні до поломок. Борона ATLAS AE_L вразила нас насамперед своєю високою продуктивністю. На нашому господарстві ми використовуємо її переважно для глибокого обробітку ґрунту після першої стерньової обробки, подрібнення та перемішування великих обсягів пожнивних решток, видалення покривних культур та роботи у важких, вологих умовах».

Інж. Далібор Вінтр
ZEMO, spol. s.r.o.

Oпційне обладнання

Ми знаємо, що кожен із нас має свої вимоги до комплектації агрегату відповідно до його робочого використання. Ось чому ми даємо змогу укомплектувати вашу широкозахватну дискову борону ATLAS AE_L саме тим обладнанням, яке вам потрібно.

Коток

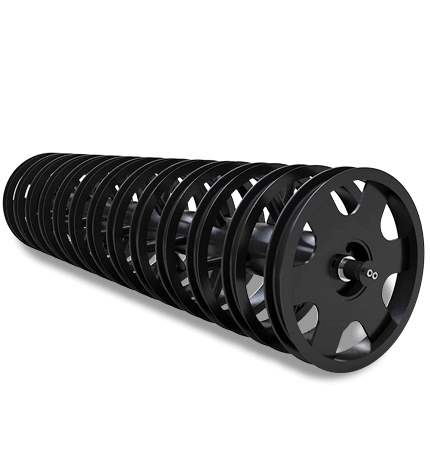

U-RING коток

U-ring – сталевий коток, призначений для роботи на всіх типах ґрунтів з якісним руйнуванням грудок та низькою липкістю. Окремі кільця мають U-подібну форму. Діаметр котка 600 мм.

СЕГМЕНТНИЙ коток + чистики

Сегментний коток виготовлений із масивних сталевих деталей для ідеального ущільнення. Призначений для роботи на всіх типах ґрунту. Окремі сегменти чудово подрібнюють грудки. Діаметр котка 600 мм. Вага: 227 кг/м (включаючи чистики).

ГУМОВИЙ КОТОК + чистики

Гумовий коток – це коток з твердого натурального каучуку, призначений для роботи в будь-яких умовах. Забезпечує чудовий ефект вирівнювання завдяки великій власній вазі. Адгезія ґрунту до котка майже відсутня завдяки гумі та чистикам. Діаметр котка 590 мм. Вага: 217 кг/м (включаючи чистики).

RUBBERPACKER pěch + stěrkyRUBBERPACKER pěch + stěrky

V-RING коток + чистики

V-ring – це важкий сталевий коток, призначений для інтенсивного подрібнювання грудок та зворотного ущільнення ґрунту. Коток підходить для всіх типів ґрунту. Діаметр котка 630 мм. Вага: 169 кг/м (включаючи чистики)

Інше

Сегмент вирівнювальної планки

Вирівнювальна планка Crushbar у центральній частині агрегату перед задніми котками якісно вирівнює поверхню ґрунту в центральній частині й усуває ризик утворення гребеня посередині.

Переднє обладнання

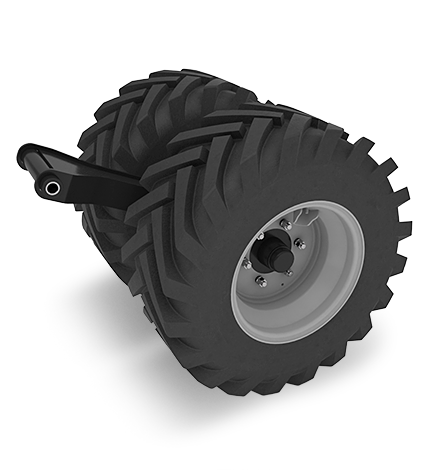

Подвійні опорні колеса

Слугує для налаштування робочої глибини агрегату. Гарантує ідеальне слідування нерівностям рельєфу й дотримання налаштованої робочої глибини по всій робочій ширині. Розмір опорних шин: 400/50–15.

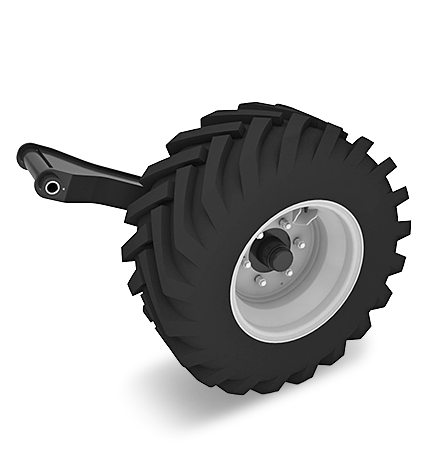

Прості опорні колеса

Слугує для налаштування робочої глибини агрегату. Гарантує ідеальне слідування нерівностям рельєфу й дотримання налаштованої робочої глибини по всій робочій ширині. Розмір опорних шин: 400/50–15.

Дискова секція

Агресивний А-диск

Диски спеціальної форми забезпечують більш високий ефект різання та перемішування. Вони також краще проникають у ґрунт у посушливий сезон. Агресивні диски мають багато ріжучих кромок по колу для легкого подрібнення великої кількості рослинних решток. Гострі леза ефективно ріжуть рештки. Більш того, форма дисків дозволяє краще перемішати рештки з ґрунтом. Діаметр дисків 620х6 мм.

Зубчасті диски

Дискова секція, як правило, оснащена зубчастими дисками діаметром 620×6 мм.

СКОНФІГУРУЙТЕ СВІЙ АГРЕГАТ
ATLAS AE_L

Ви за крок до Вашого нового агрегату. Можете самостійно створити ваш агрегат в Конфігураторі або ознайомитись з ним в Проспекті.

Конфігуратор Проспект

АГРОНОМІЧНИЙ РАДНИК

Лущення Якісне та швидке лущення – одна з найважливіших операцій під час обробітку ґрунту. Згідно з належною агротехнічною практикою його слід проводити якнайшвидше після збирання врожаю. Лущення забезпечує потрібний рівень утримання вологи в ґрунті, швидке проростання бур’янів і, таким чином, запобігає подальшій забур’яненості ґрунту.

Лущення

Технічні дані

Переміщатися по таблиці можна, прокручуючи збоку.
ATLAS AE_LAE 12400 L
Робоча ширинам12,4
Транспортна ширинаm 3
Транспортнна довжинаm 9
Транспортна висотам4
Кількість дисківшт 99
Робоча глибина*см4 - 16
Робочий кут дисків° передній 16 / задній 13
Діаметр дискамм620
Товщина дискамм6
Тип захисту дискагумові сегменти
Відстань між дисками в рядусм25
Відстань між рядами дисків см120
Кліренс рами см65
Рекомендована потужність к.с. 500 - 650
Тип зчіпки петля 51, 55, 58, 62, 71, 73
Розмір шин опорних коліс10.0/75-15.3
Розміри транспортних шин 600/50-22.5
Максимальна загальна вага** кг13000

*залежно від ґрунтових умов **відповідно до комплектації агрегату
